Ogranicznik ochronnik przepięć to kluczowe urządzenie zabezpieczające instalacje elektryczne przed skutkami przepięć w sieciach TN-C.
Dzięki wysokiemu maksymalnemu rozładowaniu na poziomie 50 kA oraz zaawansowanej technologii impulsowego prądu udarowego, zapewnia niezawodną ochronę przed przepięciami, chroniąc wrażliwe urządzenia.
Wyposażony w funkcję zdalnej sygnalizacji , ogranicznik ten jest idealnym rozwiązaniem do wymagających środowisk, gdzie niezawodność i bezpieczeństwo są priorytetem.
Najważniejsze funkcje:
- Ochrona instalacji elektrycznych przed bezpośrednimi uderzeniami pioruna
- Połączony ogranicznik przepięć typu 1+2 12,5 kA zgodnie z normami IEC 61643-11:2011 i EN 61643-11:2012
- Nadaje się do sieci TT i TN-S z wysokimi potencjalnymi prądami zwarciowymi
- Maksymalne ciągłe napięcie pracy, Uc = 340, 460 V
- Wyposażone w zdalny styk transferowy do wysyłania informacji o zakończeniu okresu eksploatacji
Dane techniczne:
- Producent: Schneider

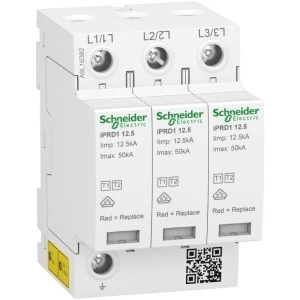

- Nazwa produktu: Acti9 iPRD1
- Typ produktu lub komponentu: Ochronnik przepięciowy z kasetą na wtyk
- Skrócona nazwa urządzenia: iPRD1 12.5
- Zastosowanie urządzenia: Dystrybucja
- Normy: EN 61643-11:2012, IEC 61643-11:2011
- Znak jakości: CE, EAC, VDE
- Opis biegunów: 3P
- Zdalna sygnalizacja: Z
- Zestaw styków sygnałowych: 1 SD (1 Z/O)
- Rodzaj ochronnika przeciwprzep.: Sieć rozdziału elektrycznego
- System uziemienia: TN-C
Czym jest znak VDE?
VDE jest to skrót pierwszych liter niemieckiego instytutu kontroli Verband der Elektrotechnik, który specjalizuje się w certyfikacji urządzeń oraz systemów elektrotechnicznych.
Produkt z takim symbolem gwarantuje nam, że produkt został gruntownie sprawdzony i przebadany pod względem mechanicznym, elektrycznym i termicznym.
Produkt ze znakiem VDE to gwarant bezpieczeństwa dla każdego użytkownika podczas pracy przy instalacjach elektrycznych.
Zrównoważony rozwój - Green Premium
Etykieta Green Premium to zobowiązanie firmy Schneider Electric do dostarczania produktów o najlepszych w swojej klasie parametrach środowiskowych.
Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.
Szczegółowa specyfikacja techniczna:
Ogólne:
- Klasa ochronnika przeciwprzepięciowego: Typ 1 + 2
- Technologia ochronnika przeciwprzepięciowego: MOV + GDT
- [Ue] Znamionowe napięcie łączeniowe: 400 V prąd przemienny (AC) (+/- 10 %) w 50/60 Hz
- [In] Nominalny prąd wyładowczy: 20 kA
- [Imax] Maksymalny prąd wyładowczy: 50 kA
- Prąd udarowy [Iimp]: Tryb wspólny: 12,5 kA L/PE
- Największe trwałe napięcie pracy [Uc]: Tryb wspólny 350V L/PE
- Napięciowy poziom ochrony [Up]: <1,5 kV typ 1 + 2
- Prąd różnicowy: 0,9 mA L/PE
- Przepięcie dorywcze [Ut]: 442 V L/PE 120min wytrzymałość; 1455 V L/PE 200 ms tryb bezpieczny
- Rodzaj dobezpieczenia: Powiązany bezpiecznik gG 160 A 120 kA STANDARD; Skojarzony wyłącznik Compact NSX160E 80 A 25 kA STANDARD
- Sygnalizacja lokalna: Robocze: wskaźnik mechaniczny (Biały); End of life: wskaźnik mechaniczny (Czerwony)
- Sposób montażu: Zatrzaskowy (szyna DIN)
- Szerokość w modułach 9 mm: 6
- Wysokość: 89 mm
- Szerokość: 54 mm
- Głębokość: 69 mm
- Masa produktu: 486 g
- Kolor: Biały (RAL 9003)
- Materiał: PA6
- Długość odizolowanego odcinka: 14 mm
- Moment dokręcania: 3,5 N.m
Środowisko pracy
- Stopień ochrony IK: IK05 zgodnie z IEC 62262
- Stopień zanieczyszczenia: 3
- Wilgotność względna: 5…95 %
- Wysokość pracy (w metrach nad poziomem morza): 2000 m
- Temperatura otoczenia dla pracy urządzenia: -25…60 °C
- Temperatura otoczenia dla przechowywania: -40…80 °C
Przyłącza - zaciski:
- Zacisk typu tunelowego (faza) 10…25 mm² elastyczny
- Zacisk typu tunelowego (faza) 10…35 mm² sztywny
- Zacisk typu tunelowego (earth) 16…25 mm² elastyczny
- Zacisk typu tunelowego (earth) 16…35 mm² sztywny
