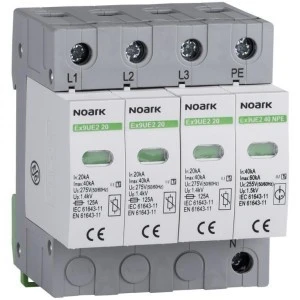

Linię ograniczników przepięć stanowią urządzenia klasy 2. Są przeznaczone do ochrony przed przepięciami spowodowanymi przez nieustalone szybkie operacje łączeniowe lub pośredne udary piorunowe.
Zaleca się instalację urządzeń w odległości co 10 - 20 m długości przewodu, w tablicach głównych jak i podrozdzielnicach. Ogranicznik Ex9UE2 przeznaczony jest do kordynacji z klasą 1 linii Ex9UE1 35. W przypadku Ex9UE2 20 275, kordynacja z linią Ex9UE1 35 odbywa się za pomocą przewodu o długości 10 m.
Konstrukcja ograniczników Ex9UE2 jest oparta na elementach warystorowych. Zapewnia niski czas reakcji. Modułowa konstrukcja z możliwością wymiany wkładki pozwala na szybką i prostą wymianę modułów funkcyjnych w przypadku ich przepalenia się, z powodu częstego występowania szczytów przepięć.
Zastosowanie:
Znajdujący się w ofercie ogranicznik przepięć został zaprojektowany do ochrony instalacji elektrycznych przed bezpośrednimi i pośrednimi skutkami wyładowań atmosferycznych. Mogą również znajdować się w rozdzielnicach oddziałowych, piętrowych i tablicach rozdzielczych do ochrony instalacji elektrycznych i urządzeń czułych.
Zabezpieczona całość za pomocą warystorów gdzie ich największą zaletą jest duża szybkość działania. Potrafią one przejść ze swojego stanu wysokoomowego do niskoomowego w czasie krótszym niż 25 ns. Przy niewielkich rozmiarach posiadają dużą zdolność pochłaniania energii.
Warystory stosuje się dla zabezpieczenia przed przepięciami zarówno w obwodach zmiennoprądowych, jak i stałoprądowych.
Dane techniczne:
- Producent: Noark
- Poziom ochrony N-PE: 1.5
- Zintegrowane dobezpieczenie: NIE
- Znamionowy prąd wyładowczy (8/20): 20
- Najwyższe napięcie trwałej pracy AC: 275V
- Odporność na zwarcia: TAK
- Poziom ochrony L-N: 1.4
- Rozmiar: 4 moduły
- Sygnalizacja zadziałania na urządzeniu: Optyczny
- Liczba biegunów: 4
- Maks. przekrój przewodu elastycznego: 35mm2
- Sposób montażu: Szyna montażowa DIN TH-35 mm
- Maks. przekrój przewodu (jedno-/wielodrutowego): 35mm2
- Stopień ochrony (IP): IP20
- Układ sieci: TN-S, TT
- Znamionowe napięcie AC: 275V
- Ze stykiem do zdalnej sygnalizacji: NIE
- Typ 2: TAK
TYPY / KLASY ograniczników przepięć:
Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).
Ogranicznik typu 1, czyli dawnej klasy B
- często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.
Ogranicznik typu 2, czyli dawnej klasy C
- często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.
Ochronnik typu 3, czyli dawnej klasy D
- służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.
Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni nie poprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu.
