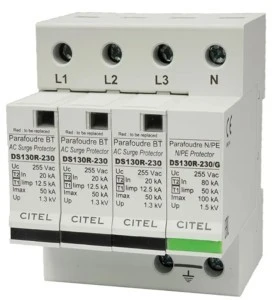

Ogranicznik przepięć ochronnik Typ 1+2 B+C 50kA 3+1P ‑ CITEL C571524
- Producent:CITEL
- Indeks producenta:C571524
- Indeks TIM:0001-00015-05638
- Kategoria:Ogranicznik przepięć klasy T1+T2
- Ocena:
Cena:
4-biegowy ogranicznik przepięć do sieci AC firmy CITEL o prądzie udarowym Iimp.= 12,5kA/bieg (10/350µs), gdzie jako element zabezpieczający w pierwszych trzech modułach zastosowano blok warystorów dużej mocy, natomiast w czwartym module sumaryczny iskiernik gazowy typu 1 do N/PE. Przeznaczony do montażu w rozdzielnicach wyposażonych w elementy ochrony odgromowej lub narażonych na oddziaływanie silnego pola elektromagnetycznego jako 1-szy stopień zabezpieczeń. Występuje również w wersji ze zdalną sygnalizacją zadziałania RS.
- Napięcie znamionowe Un=230V AC
- Znamionowy prąd udarowy (10/350µs) Iimp=12,5kA/bieg.
- Całkowity prąd udarowy (10/350µs) Itotal=50kA
- Znamionowy prąd wyładowczy (8/20µs) In=20kA/bieg.
- Częstotliwość znamionowa fn=50-60Hz
- Czas zadziałania ta < 20ns
*Więcej dancyh w karcie produktu (załącznik).
Dane techniczne
Sposób montażu
Szyna montażowa TH
Rozmiar
4 moduły
Poziom ochrony [kV]
1,3
Przekrój przewodu elastycznego z końcówką tulejkową [mm2]
35
Znamionowe napięcie AC [V]
230
Klasa ochronności
Typ 1+2
Sygnalizacja zadziałania na urządzeniu
Optyczny
Liczba biegunów
4
Przekrój przewodu sztywnego (jednodrutowy, wielodrutowy) [mm2]
35
Prąd udarowy (10/350) [kA]
50
Dane logistyczne
Ean
5902232680225
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
