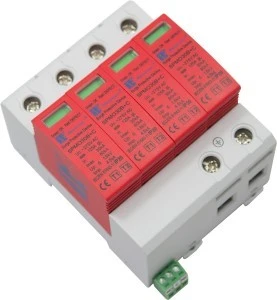

Ogranicznik przepięc ‑ ochronnik modułowy klasa Typ T1+T2 warystorowy 4P trójfazowy 3F SPMO20Typ T1+T2\4P 230/400V

Ograniczniki serii SPMO firmy Spamel znajdują swoje zastosowanie w rozdzielnicach elektrycznych mieszkań, budynków jednorodzinnych oraz niewielkich budynków użytkowych. Ograniczniki służą ochronie instalacji elektrycznych zapobiegając przenikaniu prądów udarowych do linii zasilającej. Zgodne z normą IEC/EN 61643-11. Produkt został przebadany w Instytucie Fizyki Plazmy i Mikrosyntezy.

Ogranicznik przepięć	Typ 1+2, Klasa I+II
Typ sieci	TN-S/TN-C
Napięcie znamionowe AC Un	230/400 V
Największe napięcie trwałej pracy AC Uc	275 V
Napięciowy poziom ochrony Up	≤ 1,5 kV
Nominalny prąd wyładowczy In (8/20μs)	30 kA
Maksymalny prąd wyładowczy Imax (8/20μs)	60 kA
Udarowy prąd wyładowczy Iimp (10/350μs)	4,5 kA
Prąd upływu IPE	< 0,5mA
Prąd zwarciowy ISCCR	20 kA
Maksymalny dodatkowy bezpiecznik	125 gL/gG
Częstotliwość	50/60 Hz
Rezystancja izolacji RISOL	> 10³ MΩ
Stan wkładki	zielony – OK, czerwony - brak ochrony
Moment dokręcania zacisków	2,0 Nm
Przekrój przewodów przyłączeniowych (sztywny, giętki)	6...35 mm² / 4...25 mm²
Zdalna sygnalizacja uszkodzenia	tak
Stopień ochrony	IP20
Temperatura pracy	-40°C...+85°C
Dopuszczalna wilgotność Rh	≤ 95%
Sposób montażu	do szyny TH35
Materiał podstawy	PA6, Test Palności UL94-V0
Materiał wkładki	PBT, Test Palności UL94-V0
Miejsce instalacji	Tylko do użytku wewnątrz pomieszczeń
