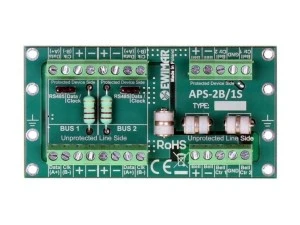

Ogranicznik przepięć APS-2B/1S chroni centrale alarmowe przed skutkami przepięć i wyładowań atmosferycznych, indukowanych w przewodach magistrali komunikacyjnych i sygnalizatorów zewnętrznych. Dwa niezależne i konfigurowalne tory ochronne magistrali komunikacyjnych, pozwalają na zastosowanie w systemach, gdzie występują oddzielne magistrale dla klawiatur i modułów linii alarmowych. Dla zwiększenia skuteczności ochrony i eliminacji uszkodzeń w wyniku różnic potencjałów, wykorzystano bezpieczniki MOSFET oraz wbudowano zworki konfigurujące ochronę przeciwprzepięciową dla RS-485 lub DATA/CLOCK. Skuteczność obwodów ochronnych wynosi 2kA dla każdej żyły przewodu a ładunki o dużej wartości odprowadzanie są do ziemi za pomocą linii PE. Ponieważ magistrale komunikacyjne wykorzystują również zasilanie, wykonano dwie niezależne tory ochronne 12VDC dla każdej z nich, posiadające skuteczność 2kA.
Tor ochronny dla sygnalizatora posiada skuteczność ochronną do 10kA na każdą żyłę przewodu, ze względu na montaż tych urządzeń na zewnątrz i duże ryzyko przeniknięcia dużych ładunków w wyniku przeskoku iskrowego. Ochrona sygnalizatora została podzielona jeden tor wysoko-prądowy (2A) i dwa tory nisko-prądowe (100mA). Tor wysoko-prądowy służy do bezpośredniego zasilania sygnalizatora bez własnego zasilania lub zasilania sygnalizatora z akumulatorem. Masa zasilania tego obwodu została odseparowana od innych obwodów ogranicznika, ze względu na centrale alarmowe, mogące sterować sygnalizatorami masą lub + zasilania. Tory nisko-prądowe służą do wykorzystania z sygnałami sterowania akustyką / optyką sygnalizatorów z własnym zasilaniem lub ich obwodów sabotażowych.
Produkt wykonany jest w postaci modułu, montowanego w dedykowanej obudowie wraz z innymi modułami, które mogą tworzyć kompleksowy system ochronny dla wszystkich sygnałów centrali alarmowej.
|
NAZWA PARAMETRU
|
WARTOŚĆ
|
|
Magistrala komunikacyjna
|
|
Ilość torów ochronnych
|
2 x dane + 2 x zasilanie
|
|
Złącze wejściowe / wyjściowe
|
śrubowe
|
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC
|
|
Napięcie maksymalne pracy trwałej (linia-ziemia) UC
|
110V DC
|
|
Poziom ochrony 1kV/µs (linia-ziemia) UP
|
600V
|
|
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp
|
2kA
|
|
Napięcie znamionowe DC (linia-linia) UN
|
12V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
13V DC
|
|
Poziom ochrony 1kV/µs (linia-linia) UP C3
|
30V zasilanie / 18V dane (z uwzględnieniem MOSFET)
|
|
Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp
|
250A zasilanie / 2kA dane (z uwzględnieniem MOSFET)
|
|
Element odsprzęgający
|
Rezystor / Bezpiecznik MOSFET
|
|
Rezystancja szeregowa
|
2,2? zasilanie/ 6? dane
|
|
Prąd znamionowy IN
|
1A zasilanie / 100mA dane
|
|
Linia sygnalizatora
|
|
Ilość torów ochronnych
|
1 x zasilanie + 2 x sterowanie
|
|
Napięcie znamionowe DC (linia-linia) UN
|
13.8V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
15V DC
|
|
Poziom ochrony UP C3
|
30V zasilanie / 18V sterowanie (z uwzględnieniem MOSFET)
|
|
Prąd wyładowczy (8/20µS, linia-linia) Iimp C3
|
250A zasilanie / 2kA sterowanie (z uwzględnieniem MOSFET)
|
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC
|
|
Napięcie maksymalne pracy trwałej (linia-ziemia) UC
|
110V DC
|
|
Poziom ochrony 1kV/µs (linia-ziemia) UP
|
600V
|
|
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp
|
10kA
|
|
Prąd znamionowy In
|
1A zasilanie / 100mA sterowanie
|
|
Cechy wspólne
|
|
Wymiary
|
102 x 52 x 25 (mm)
|
|
Zastosowanie
|
Wewnątrz
|
|
Sposób montażu
|
Obudowa dedykowana
|
|
Temperatura pracy
|
-30oC~60oC
|
