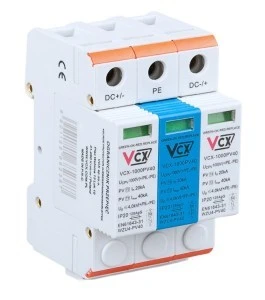

Ogranicznik przepięć fotowoltaicznych DC typ 2 (C) 3P 1000V z iskiernikiem gazowym GDT VCX

VCX-40PV-C 1000V klasy T2 to zaawansowany technicznie i najwyższej jakości ochronnik przeznaczony do ochrony instalacji PV (fotowoltaicznych).

VCX-40PV-C 1000V klasy T2 – to ochronnik który jest zbudowany z wykorzystaniem specjalnego warystora (MOV) o dużym przepływie oraz iskiernika gazowego (GDT). Dlatego, użycie jednego lub dwóch warystorów może spełnić standardy, dla osiągnięcia wyników których których inni producenci potrzebują zastosować wiele warystorów. Użycie mniejszej ilości warystorów powoduje zmniejszenie wielkości ochronnika. Nasz ochronnik ma szerokość 18 mm/1 pole, a całkowita szerokość 3 biegunów wynosi tylko 54 mm.

VCX-40PV-C 1000V klasy T wyposażony jest w warystory (MOV) w modułach DC+ i DC– oraz iskiernik gazowy (GDT) w module PE co skutecznie eliminuje problem starzenia się iskiernika pod wpływem tzw. prądu upływu i prądu roboczego.

Reasumując ochronnik VCX-40PV-C 1000V klasy T to:

1. Specjalny warystor o dużym przepływie;
2. Iskiernik gazowy (GDT) w module PE;
3. Opatentowany system wyłączania;
4. Podstawa w kształcie litery Y.
5. Wyjątkowo precyzyjna i zaawansowana wewnętrzna struktura.


• Dedykowany jest do ochrony instalacji fotowoltaicznych.
• Wykonany w technologii warystorowo-iskiernikowej (MOV+GDT+MOV)
• VCX-40PV-C 1000V klasy T2 wyposażony jest w warystory (MOV) w modułach DC+ i DC– oraz iskiernik gazowy (GDT) w module PE co skutecznie eliminuje problem starzenia się iskiernika pod wpływem tzw. prądu upływu i prądu roboczego Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).
• VCX-40PV-C 1000V klasy T2 posiada zintegrowane zabezpieczenie termiczne - nie wymaga dodatkowego dobezpieczenia termicznego (choć jest ono zawsze zalecane).

Opis techniczny:

• Klasa ochrony: T2
• Wykonanie: WATYSTOROWO-ISKIERNIKOWE (MOV+GDT+MOV)
• Wymagane zabezpieczenie: 32A
• Przyłącza max: 35mm2
• Znamionowe napięcie pracy: Un 1000V DC
• Prąd próbny: In(8/20) 20 kA
• Prąd max: Imax(8/20) 40 kA
• Napięciowy poziom ochrony: Up <4,0kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20
