Ogranicznik przepięć przeznaczony jest do ochrony central systemów alarmowych przed przepięciami i wyładowaniami atmosferycznymi. Posiada 4 tory ochronne przeznaczone dla sygnałów czujek alarmowych oraz 4 niezależne tory ochronne zasilania z separacją. Dedykowany jest do stosowania z czujkami instalowanymi na zewnątrz budynku, gdzie mogą pojawiać się przeskoki iskrowe dużej wartości z metalowych konstrukcji, rynien lub przewodów. Oprócz zagrożenia dla samych torów alarmowych, istnieje również ryzyko uszkodzenia centrali i podłączonych urządzeń w wyniku silnego wzrostu napięcia w przewodach zasilających. Ryzyko takie eliminowane jest przez rozdzielenie ochrony torów zasilających przez super-szybkie, automatycznie resetowane bezpieczniki MOSFET.
Produkt wykonany jest w postaci modułu, montowanego w dedykowanej obudowie wraz z innymi modułami, które mogą tworzyć kompleksowy system ochronny dla wszystkich sygnałów centrali alarmowej.
Zastosowane komponenty eliminują ładunki udarowe o wartości 10kA dla każdego obwodu alarmowego i zasilającego, wykorzystujące super szybkie bezpieczniki MOSFET, co zapobiega przedostawaniu się impulsów napięciowych powyżej 18V na stronę chronioną. Tworzy to skuteczną barierę ochronną dla każdego rodzaju systemu alarmowego, nie mając jednocześnie wpływu nawet 4-stanowe obwody alarmowe. Standard zacisków strony zagrożonej i strony chronionej został zachowany zgodnie ze standardem podłączania w centralach alarmowych, co zapewnia łatwość instalacji i późniejszego serwisowania.
Produkt nie może być stosowany do linii cyfrowych (magistralowych), do tego celu należy użyć innego modelu urządzenia ochronnego.

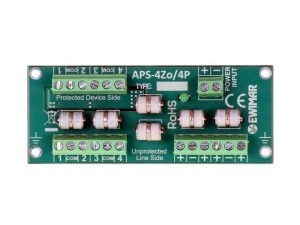

APS-4Zo/4P posiada również bezpieczniki MOSFET, separujące zasilanie każdej czujki alarmowej. Chroni to przed neutralizacją grupy czujek przez dokonanie zwarcia na jednej z nich. Zastosowane bezpieczniki posiadają bardzo małą histerezę prądową i czas reakcji 1uS, co nie powoduje znacznego poboru prądu z centrali nawet przed długi okres wystąpienia zwarcia. Rozwiązanie to dedykowane jest zalecane dla instalacji klasy S.
|
NAZWA PARAMETRU
|
WARTOŚĆ
|
|
Linie alarmowe
|
|
Ilość torów ochronnych
|
4
|
|
Złącze wejściowe / wyjściowe
|
śrubowe
|
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC
|
|
Napięcie maksymalne pracy trwałej (linia-ziemia) UC
|
110V DC
|
|
Poziom ochrony 1kV/µs (linia-ziemia) UP
|
600V
|
|
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp
|
10kA
|
|
Napięcie znamionowe DC (linia-linia) UN
|
15V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
13V DC
|
|
Poziom ochrony 1kV/µs (linia-linia) UP C3
|
18V (z uwzględnieniem MOSFET)
|
|
Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp
|
2kA (z uwzględnieniem MOSFET)
|
|
Element odsprzęgający
|
Bezpiecznik MOSFET
|
|
Rezystancja szeregowa
|
6? / linię
|
|
Prąd znamionowy IN
|
100mA / linię
|
|
Linie zasilające
|
|
Ilość torów ochronnych
|
4
|
|
Napięcie znamionowe DC (linia-linia) UN
|
13.8V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
15V DC
|
|
Poziom ochrony UP C3
|
20V (z uwzględnieniem MOSFET)
|
|
Prąd wyładowczy (8/20µS, linia-linia) Iimp C3
|
2kA (z uwzględnieniem MOSFET)
|
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC
|
|
Napięcie maksymalne pracy trwałej (linia-ziemia) UC
|
110V DC
|
|
Poziom ochrony 1kV/µs (linia-ziemia) UP
|
600V
|
|
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp
|
10kA
|
|
Prąd znamionowy In
|
100mA / linię
|
|
Cechy wspólne
|
|
Wymiary
|
102 x 41 x 15 (mm)
|
|
Zastosowanie
|
Wewnątrz
|
|
Sposób montażu
|
Obudowa dedykowana
|
|
Temperatura pracy
|
-30oC~60oC
|
