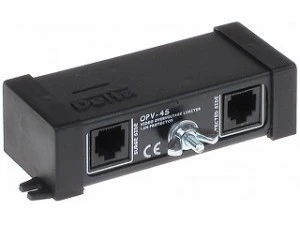

Ogranicznik przepięć OPV-4S skutecznie zabezpiecza linię przesyłową umożliwiając odprowadzenie prądu udarowego do ziemi, przez co zapewnia właściwą ochronę przeciwprzepięciową urządzeń elektronicznych. Urządzenie dedykowane jest do aplikacji w których sygnały wideo przesyłane są różnicowo za pomocą skrętki komputerowej. OPV-4S nie powoduje straty jakości sygnału i jest urządzeniem biernym nie wymagającym zasilania.
UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami: Prac połączeniowych nie można wykonywać w czasie burzy. OPV-4S należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia.
SPECYFIKACJA
Standard:
AHD - 5 Mpx,
HD-CVI - 8 Mpx 4K UHD,
HD-TVI - 5 Mpx,
CVBS - PAL / NTSC
Napięcie ochrony (żyła-żyła): > 2.4 V
Napięcie ochrony doziemnej (żyła-uziemienie): > 18.4 V
Maksymalny prąd wyładowczy (8/20µS): 5 kA
Impedancja szeregowa linii: 1 Ω
Pojemność: 7 pF
Czas zadziałania: 15 ns
Uziemienie: śruba 5mm
Liczba kanałów: 4
Chronione przewody w złączu RJ-45: 1, 2, 3, 4, 5, 6, 7, 8
Przeznaczenie:
urządzenie wideo, gdzie sygnał przesyłany jest różnicowo (symetrycznie)
urządzenie pracujące w sieci Ethernet 10/100: kamera IP, router, switch, hub, karta rozszerzeń, itp.
Typ złącz we/wy symetrycznych: RJ-45 (8-pin, 4 pary)
Temperatura pracy / wilgotność względna: -50 °C ... 55 °C / < 95 %
Wymiary (szer. x wys. x gł.) / waga: 120 mm x 30 mm x 60 mm / 0.08 kg
