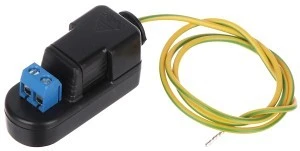

Nasze statystyki zbierane od wielu lat w serwisie wskazują, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia. Ogranicznik przepięć OPV-1S skutecznie zabezpiecza linię przesyłową umożliwiając odprowadzenie prądu udarowego do ziemi, przez co zapewnia właściwą ochronę przeciwprzepięciową urządzeń elektronicznych.
Urządzenie dedykowane jest do aplikacji w których sygnały wideo przesyłane są różnicowo za pomocą skrętki komputerowej. OPV-1S nie powoduje straty jakości sygnału i jest urządzeniem biernym nie wymagającym zasilania. W urządzeniu zastosowano ultra-szybkie diody przełączające dużej mocy. W przypadku pojawienia się napięcia większego od 2.4V pomiędzy masą a żyłą sygnału, diody błyskawicznie zewrą linię, co zapobiegnie uszkodzeniu urzadzenia. OPV-1S może być oczywiście stosowany dla zabezpieczenia również rejestratorów lub kart przechwytywania.
UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami.
OPV-1S należy podłączyć do dobrej instalacji uziemiającej.
Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia.
SPECYFIKACJA
Standard:
AHD - 5 Mpx,
HD-CVI - 8 Mpx 4K UHD,
HD-TVI - 5 Mpx,
CVBS - PAL / NTSC
Zabezpieczana linia: Symetryczna
Napięcie ochrony: > 2.4 V (żyła/żyła)
> 18.4 V (żyła/uziom)
Maksymalny prąd wyładowczy: 30 A (t=8.3ms)
Czas zadziałania: 15 ns
Uziemienie masy: Uziemienie pośrednie, przez diodę
Typ złącza wejścia: Zaciski kablowe
Typ złącza wyjścia: Zaciski kablowe
Temperatura pracy: - 50 ... 55 °C
Dopuszczalna względna wilgotność otoczenia: < 95 %
Waga: 0.014 g
