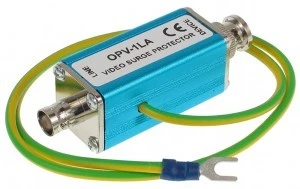

Ogranicznik przepięć OPV-1LA skutecznie zabezpiecza linię przesyłową umożliwiając odprowadzenie prądu udarowego do ziemi, przez co zapewnia właściwą ochronę przeciwprzepięciową urządzeń elektronicznych. Nasze statystyki zbierane od wielu lat w serwisie wskazują, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia.
OPV-1LA nie powoduje straty jakości sygnału i jest urządzeniem biernym nie wymagającym zasilania.
UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami: Prac połączeniowych nie można wykonywać w czasie burzy. OPV-1LA należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia. OPV-1LA wymaga prawidłowego połączenia. Chronione urządzenie należy podłączyć do wtyku BNC "DEVICE" - WYJŚCIE. Gniazdo BNC "LINE" łączymy z linią przesyłową na której może wystąpić przepięcie.
SPECYFIKACJA
Standard:
AHD - 5 Mpx
HD-CVI - 8 Mpx 4K UHD
HD-TVI - 5 Mpx
CVBS - PAL / NTSC
Zabezpieczana linia: Koncentryczna
Napięcie ochrony: > 2.4 V
Maksymalny prąd wyładowczy: 5 kA (8/20µs)
Czas reakcji: 15 ns
Tłumienie przelotowe: 0.3 dB
Pojemność: 7 pF
Impedancja szeregowa linii: 1 Ω ( Żyła )
Pasmo przenoszenia: 0 ... 140 MHz
Uziemienie: Pośrednie, przez wyprowadzony przewód
Typ złącza wejścia: Gniazdo BNC
Typ złącza wyjścia: Wtyk BNC
Długość przewodu uziemiającego: 0.5 m
Temperatura pracy: - 20 °C ... 55 °C
Dopuszczalna względna wilgotność otoczenia: < 95 %
Waga: 0.08 kg
Wymiary: 84 x 25 x 25 mm
