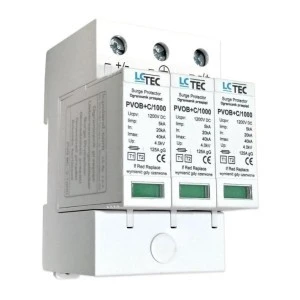

Ogranicznik przepięć prądu stałego przeznaczony jest do instalacji fotowoltaicznej. Służy do ochrony urządzeń elektrycznych instalacji fotowoltaicznej przed skutkami przepięć.
Ogranicznik przepięć, dawniejodgromnik(także ochronnik przepięciowy, warystor) – urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci. Ponieważ odgromniki są urządzeniami stosunkowo drogimi, są stosowane tylko do ochrony ważnych elementów sieci jak np. transformator bądź generator.
PARAMETRY PRODUKTU:
EAN: 5902838493960
Oznaczenie handlowe: PVOB+C/10000
Rodzaj: ograniczniki przepięć
Liczba biegunów: 3P
Konfiguracja biegunów: 2P + PE
Liczba modułów 18mm: 3
Charakterystyka: B+C (T1+T2)
Prąd znamionowy In: 20 kA/biegun
Prąd maksymalny Imax: 40 kA/biegun
Prąd udarowy Iimp: 5 kA/biegun
Napięcie maksymalne Uc: 1200 V DC
Poziom ochrony Up: 4 kV
Optyczna sygnalizacja przepalenia wkładki: tak
Montaż: szyna 35 mm (TH35/DIN)
Maks. przekrój przewodów podłączeniowych: 25 mm² (linka), 35 mm² (drut)
Temperatura pracy: -40°C ÷ +70°C
Wymiary (szer. × wys. × gł.): 54 × 90 × 70 mm
Długość odizolowania przewodu: 5-6 mm
