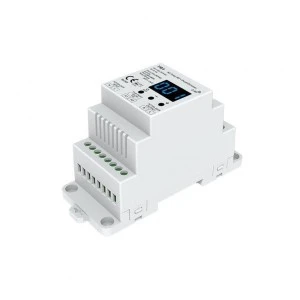

Odbiornik dedykowany do kontroli nad żarówkami LED przeznaczonymi na napięcie 230VAC (np. ściemniane żarówki LED). Urządzenie odbiorcze TR1 pozwala na dostęp do jednego wyjścia, do którego możemy podłączyć maksymalnie obciążalność rzędu 300W. Podłączone oświetlenie może być dowolnie ściemniane/rozjaśniane za pomocą elementu triakowego znajdującego się na obudowie odbiornika. Podstawową formą komunikacji odbiornika TR1 jest bezprzewodowa droga radiowa, którą łączy się z pilotem bądź panelem naściennym led. Produkt cechuje się dwoma trybami płynnego ściemniania - sciemnianie wykorzystujące odwróconą fazę oraz fazę do przodu, oba te tryby możemy ustalić przy pomocy niewielkiego przycisku na urządzeniu. Sterownik został zaopatrzony o dodatkowe niezależne wejście na przycisk dzwonkowy umożliwiające kontrolę przy użyciu przycisku zwiernego.
Zastosowanie do instalacji:
- 230VAC - ściemnialne żarówki LED przeznaczone na napięcie 230VAC
Cechy odbiornika TR1
- Dedykowany dla ściemnialnych żarówek led 230VAC
- Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED)
- Możliwość wyboru trybu ściemniania - z odwróconą fazą oraz fazą do przodu
- Wbudowany wyświetlacz LCD ukazujący aktualne natężenie jasności
- Obudowa przeznaczona do montażu na szynę din TH-35
- Komunikacja wykorzystująca drogę radiową 2,4Ghz
Parametry techniczne
| Typ urządzenia |
odbiornik radiowy |
| Typ instalacji |
MONO (jednokolorowa) |
| System sterowania oświetleniem |
triak (element triakowy) |
| Sposób sterowania oświetleniem |
radiowo oraz dodatkowo przewodowo (2,4GHz / przycisk zwierny) |
| Typ wyjść sterownika/ów |
triakowe |
| Napięcie znamionowe |
wej/wyj - 100-240V AC |
| Maksymalny prąd wyjściowy |
moc wyjściowa - 300W |
| Ilość wyjść sterownika |
1 wyjście |
| Typ komunikacji |
jednokierunkowa |
| Poziom ściemniania |
100 poziomów |
| Zasięg komunikacji |
do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika |
tak |
| Temperatura pracy |
od -30 do + 55°C |
| Klasa szczelności |
IP20 |
| Montaż |
szyna DIN (th35) |
| Dodatkowa funkcjonalność/cecha |
wyświetlacz LCD |
| Wymiary |
110 x 45 x 67 mm |
| Deklaracje i normy bezpieczeństwa |
CE, EMC, LVD |
| Gwarancja producenta |
60 miesięcy |
