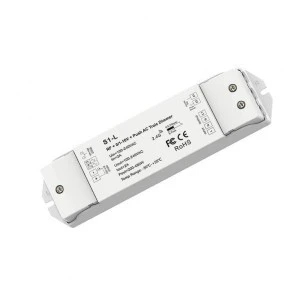

Urządzenie odbiorcze przeznaczone do uzyskania kontroli nad żarówkami LED przeznaczonymi na napięcie 230VAC (np. ściemniane żarówki LED). Odbiornik S1-L pozwala na dostęp do jednego wyjścia do którego możemy podłączyć maksymalnie obciążalność rzędu 300W. Elementarną formą komunikacji odbiornika S1-L jest bezprzewodowa droga radiowa, którą łączy się z nadajnikiem (pilot bądź panel naścienny LED). Podłączone oświetlenie może być dowolnie ściemniane/rozjaśniane za pomocą elementu triakowego znajdującego się w urządzeniu. Zamienną formą dostępu do ściemniacza dla żarówek 230VAC jest sterowanie wykorzystujące wejście dedykowane dla ściemniacza 0/1-10V.
Zastosowanie do instalacji:
- 230VAC - ściemnialne żarówki LED przeznaczone na napięcie 230VAC
Cechy odbiornika S1-L
- Dedykowany dla ściemnialnych żarówek led 230VAC
- Płynna praca nie męcząca naszego wzroku (256 poziomów ściemniania w zakresie 0-100%)
- Dodatkowe wejście dla przycisku zwiernego umożliwiające pełne sterowanie równoznaczne z panelem LED
- Dodatkowe wejście 0/1-10V dedykowane dla ściemniaczy 0/1-10V
- Jeden kanał do wykorzystania
- Kompaktowa obudowa wraz z otworami do stałego montażu
- Komunikacja wykorzystująca drogę radiową 2,4Ghz
Parametry techniczne
| Typ urządzenia |
odbiornik radiowy |
| Typ instalacji |
MONO (jednokolorowa) |
| System sterowania oświetleniem |
triak (element triakowy) |
| Sposób sterowania oświetleniem |
radiowo, dodatkowo poprzez ściemniacz 0/1-10V oraz przewodowo (2,4GHz / 0/1-10V / przycisk zwierny) |
| Typ wyjść sterownika/ów |
triakowe |
| Napięcie znamionowe |
wej/wyj - 100-240V AC |
| Maksymalny prąd wyjściowy |
moc wyjściowa - 300W |
| Ilość wyjść sterownika |
1 wyjście |
| Typ komunikacji |
jednokierunkowa |
| Poziom ściemniania |
256 poziomów (płynnie) |
| Zasięg komunikacji |
do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika |
tak |
| Temperatura pracy |
od -30 do + 55°C |
| Klasa szczelności |
IP20 |
| Montaż |
nawierzchniowo |
| Dodatkowa funkcjonalność/cecha |
dodatkowe wejście bezpotencjałowe "push switch" oraz "0/1-10V" |
| Wymiary |
187 x 46 x 22 mm |
| Deklaracje i normy bezpieczeństwa |
CE, EMC, LVD |
| Gwarancja producenta |
60 miesięcy |
