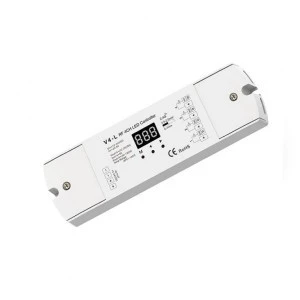

Odbiornik przeznaczony do sterowania oraz kontroli nad wielokolorowym oświetleniem LED wraz z dodatkową barwą białą (np. taśma LED RGB+W). Produkt pozwala na dostęp do czterech wyjść, do którego podłączone zostaje oświetlenie led. Umożliwia to swobodne ściemnianie/rozjaśnianie, sterowanie kolorów w zakresie palety RGB oraz barwy monochromatycznej (białej) za pomocą sygnału PWM. Elementarną formą komunikacji odbiornika V4-L jest bezprzewodowa droga radiowa, którą łączy się z urządzeniem nadawczym takim jak pilot do led bądź panel naścienny led. Ważnym atutem wyróżniającym się na tle innych odbiorników jest możliwość ustalenia krzywej ściemniania oraz częstotliwości sygnału PWM. Poza tym urządzenie odbiorcze V4-L cechuje się zakresem napięcia wejściowego rzędu 12-24V oraz płynną pracą ściemniania PWM.
Zastosowanie do instalacji:
- RGB+W - wielokolorowych z dodatkową barwą białą
Cechy odbiornika V4-L
- Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED)
- Możliwość przypisania dziesięciu urządzeń nadawczych
- Płynna praca sygnału PWM nie męcząca naszego wzroku (4096 poziomów ściemniania w zakresie 0-100%)
- Cztery kanały do wykorzystania
- Zmienna częstotliwość PWM dla sterownika LED - od 500Hz do 2kHz
Parametry techniczne
| Typ urządzenia |
odbiornik radiowy |
| Typ instalacji |
RGB+W (wielokolorowa z barwą białą) |
| System sterowania oświetleniem |
PWM |
| Sposób sterowania oświetleniem |
radiowo (2,4GHz) |
| Typ wyjść sterownika/ów |
CV (stało-napięciowe) |
| Napięcie znamionowe |
wej/wyj - 12-24V DC |
| Maksymalny prąd wyjściowy |
20A |
| Ilość wyjść sterownika |
4 wyjścia |
| Typ komunikacji |
jednokierunkowa |
| Częstotliwość PWM |
500Hz / 2kHz (możliwość wyboru) |
| Poziom ściemniania |
4096 poziomów (płynne) |
| Krzywa ściemniania |
liniowa / logarytmiczna (możliwość wyboru) |
| Zasięg komunikacji |
do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika |
tak |
| Temperatura pracy |
od -30 do + 55°C |
| Klasa szczelności |
IP20 |
| Montaż |
nawierzchniowo |
| Dodatkowa funkcjonalność/cecha |
wyświetlacz LCD |
| Zabezpieczenia |
odwrócona polaryzacja |
| Wymiary |
170 x 50 x 23 mm |
| Deklaracje i normy bezpieczeństwa |
CE, EMC, LVD, RED |
| Gwarancja producenta |
60 miesięcy |
