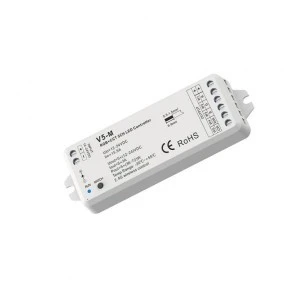

Odbiornik przeznaczony do sterowania oraz kontroli nad wielokolorowym oświetleniem LED wraz ze zmienną temperaturą barwową (np. taśma LED RGB+CCT). Produkt pozwala na dostęp do pięciu wyjść, do którego podłączone zostaje oświetlenie led. Umożliwia to swobodne ściemnianie/rozjaśnianie, sterowanie kolorów w obrębie palety RGB oraz regulację temperatury barwowej w zakresie 2700-6500K za pomocą sygnału PWM. Elementarną formą komunikacji odbiornika V5-M jest bezprzewodowa droga radiowa, którą łączy się z urządzeniem nadawczym takim jak pilot do led bądź panel naścienny led. Urządzenie odbiorcze V5-M cechuje się zakresem napięcia wejściowego rzędu 12-24V oraz płynną pracą ściemniania PWM.
Zastosowanie do instalacji:
- RGB+CCT - wielokolorowych ze zmienną temperaturą barwową
Cechy odbiornika V5-M
- Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED)
- Możliwość przypisania dziesięciu urządzeń nadawczych
- Płynna praca sygnału PWM nie męcząca naszego wzroku (4096 poziomów ściemniania w zakresie 0-100%)
- Pięć kanałów do wykorzystania
- Częstotliwość PWM dla sterownika LED - 750Hz
Parametry techniczne
| Typ urządzenia |
odbiornik radiowy |
| Typ instalacji |
RGB+W (wielokolorowa z barwą białą) |
| System sterowania oświetleniem |
PWM |
| Sposób sterowania oświetleniem |
radiowo (2,4GHz) |
| Typ wyjść sterownika/ów |
CV (stało-napięciowe) |
| Napięcie znamionowe |
wej/wyj - 12-24V DC |
| Maksymalny prąd wyjściowy |
15A |
| Ilość wyjść sterownika |
5 wyjść |
| Typ komunikacji |
jednokierunkowa |
| Częstotliwość PWM |
750Hz |
| Poziom ściemniania |
4096 poziomów (płynne) |
| Krzywa ściemniania |
logarytmiczna |
| Zasięg komunikacji |
do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika |
tak |
| Temperatura pracy |
od -30 do + 55°C |
| Klasa szczelności |
IP20 |
| Montaż |
nawierzchniowo |
| Zabezpieczenia |
odwrócona polaryzacja / zwarciowe |
| Wymiary |
114 x 38 x 20 mm |
| Deklaracje i normy bezpieczeństwa |
CE, EMC, LVD, RED |
| Gwarancja producenta |
60 miesięcy |
