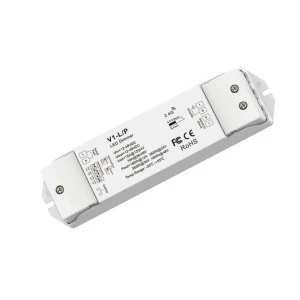

Odbiornik przeznaczony do sterowania oraz kontroli nad monochromatycznym (jednobarwnym) oświetleniem LED (np. taśma LED mono). Elementarną formą komunikacji odbiornika V1-L/P jest bezprzewodowa droga radiowa, którą łączy się z urządzniem nadawczym takim jak pilot do led bądź panel naścienny led. Dodatkowo urządzenie zostało wyposażone o dodatkowe niezależne wejście bezpotencjałowe umożliwiające sterowanie - ściemnianie/rozjaśnianie przy użyciu przycisku zwiernego. Urządzenie odbiorcze V1-L/P umożliwia dostęp do jednego wyjścia, do którego podłączone oświetlenie może być dowolnie ściemniane oraz rozjaśniane za pomocą sygnału PWM. Istotnym atutem wyróżniającym się na tle innych odbiorników jest duży prąd wyjściowy rzędu 15A, możliwość ustalenia krzywej ściemniania oraz częstotliwości sygnału PWM.
Zastosowanie do instalacji:
- MONO (jednokolorowych)
Cechy odbiornika V1-L/P
- Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED)
- Możliwość przypisania dziesięciu urządzeń nadawczych
- Płynna praca sygnału PWM nie męcząca naszego wzroku (4096 poziomów ściemniania w zakresie 0-100%)
- Dodatkowe wejście dla przycisku zwiernego umożliwiające pełne sterowanie równoznaczne z pilotem LED
- Zmienna częstotliwość PWM dla sterownika LED - od 500Hz do 8kHz
Parametry techniczne
| Typ urządzenia |
odbiornik radiowy |
| Typ instalacji |
MONO (jednokolorowa) |
| System sterowania oświetleniem |
PWM |
| Sposób sterowania oświetleniem |
radiowo oraz dodatkowo przewodowo (2,4GHz / przycisk zwierny) |
| Typ wyjść sterownika/ów |
CV (stało-napięciowe) |
| Napięcie znamionowe |
wej/wyj - 12-48V DC |
| Maksymalny prąd wyjściowy |
15A |
| Ilość wyjść sterownika |
1 wyjście |
| Typ komunikacji |
jednokierunkowa |
| Częstotliwość PWM |
250Hz / 500Hz / 2kHZ / 8kHz (możliwość wyboru) |
| Poziom ściemniania |
4096 poziomów (płynne) |
| Krzywa ściemniania |
liniowa / logarytmiczna (możliwość wyboru) |
| Zasięg komunikacji |
do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika |
tak |
| Temperatura pracy |
od -30 do + 55°C |
| Klasa szczelności |
IP20 |
| Montaż |
nawierzchniowo |
| Dodatkowa funkcjonalność/cecha |
dodatkowe wejście bezpotencjałowe "push switch" |
| Wymiary |
175 (160) x 45 x 27mm |
| Deklaracje i normy bezpieczeństwa |
CE, EMC, LVD, RED |
| Gwarancja producenta |
60 miesięcy |
|
