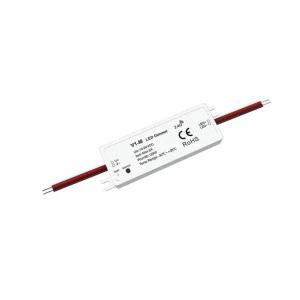

Odbiornik przeznaczony do sterowania oraz kontroli nad monochromatycznym (jednobarwnym) oświetleniem LED (np. taśma LED mono). Elementarną formą komunikacji odbiornika V1-M jest bezprzewodowa droga radiowa, którą łączy się z urządzniem nadawczym takim jak pilot do led bądź panel naścienny led. Urządzenie odbiorcze V1-M umożliwia dostęp do jednego wyjścia, do którego podłączone oświetlenie może być dowolnie ściemniane oraz rozjaśniane za pomocą sygnału PWM. Odbiornik V1-M cechuje się zakresem napięcia wejściowego rzędu 12-24V, prądem wyjściowym wynoszącym 5A.
Zastosowanie do instalacji:
- MONO (jednokolorowych)
Cechy odbiornika V1-M
- Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED)
- Możliwość przypisania dziesięciu urządzeń nadawczych
- Płynna praca sygnału PWM nie męcząca naszego wzroku (4096 poziomów ściemniania w zakresie 0-100%)
- Minimalistyczna obudowa
- Częstotliwość PWM dla sterownika LED - 500Hz
Parametry techniczne
Typ urządzenia |
odbiornik radiowy |
Typ instalacji |
MONO (jednokolorowa) |
System sterowania oświetleniem |
PWM |
Sposób sterowania oświetleniem |
radiowo (2,4GHz) |
Typ wyjść sterownika/ów |
CV (stało-napięciowe) |
Napięcie znamionowe |
wej/wyj - 12-24V DC |
Maksymalny prąd wyjściowy |
5A |
Ilość wyjść sterownika |
1 wyjście |
Typ komunikacji |
jednokierunkowa |
Częstotliwość PWM |
500Hz |
Poziom ściemniania |
4096 poziomów (płynne) |
Krzywa ściemniania |
logarytmiczna |
Zasięg komunikacji |
do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału |
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika |
tak |
Temperatura pracy |
od -30 do + 55°C |
Klasa szczelności |
IP20 |
Montaż |
nawierzchniowo |
Zabezpieczenia |
odwrócona polaryzacja / zwarciowe / termiczne |
Wymiary |
64 x 23,5 x 8,5 mm |
Deklaracje i normy bezpieczeństwa |
CE, EMC, LVD, RED |
Gwarancja producenta |
60 miesięcy |
|
