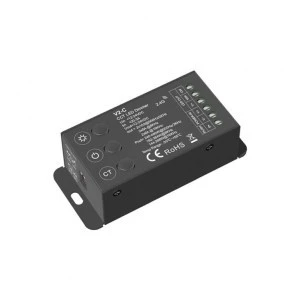

Odbiornik przeznaczony do sterowania oraz kontroli nad oświetleniem LED ze zmienną temperaturą barwową (np. taśma LED CCT). Produkt udostępnia dostęp do dwóch wyjść, do którego podłączone zostaje oświetlenie led. Umożliwia to swobodne ściemnianie/rozjaśnianie oraz regulacje temperatury barwowej w zakresie 2700-6500K za pomocą sygnału PWM. Elementarną formą komunikacji odbiornika V2-C jest bezprzewodowa droga radiowa, którą łączy się z urządzeniem nadawczym takim jak pilot do led bądź panel naścienny led. Urządzenie odbiorcze V2-C chechuje się dużą mocą wyjściową wynoszącą 20A oraz płynną pracą ściemniania PWM.
Zastosowanie do instalacji:
- CCT - ze zmienną temperaturą barwową
Cechy odbiornika V2-C
- Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED)
- Możliwość przypisania dziesięciu urządzeń nadawczych
- Płynna praca sygnału PWM nie męcząca naszego wzroku (4096 poziomów ściemniania w zakresie 0-100%)
- Dwa kanały do wykorzystania
- Częstotliwość PWM dla sterownika LED - 500Hz / 2kHz / 8kHz / 16kHz
Parametry techniczne
| Typ urządzenia |
odbiornik radiowy |
| Typ instalacji |
CCT (ze zmienną temperaturą barwową) |
| System sterowania oświetleniem |
PWM |
| Sposób sterowania oświetleniem |
radiowo, przewodowo oraz dodatkowo manualnie (2,4GHz / przycisk dzwonkowy / przyciski na obudowie) |
| Typ wyjść sterownika/ów |
CV (stało-napięciowe) |
| Napięcie znamionowe |
wej/wyj - 12-24V DC |
| Maksymalny prąd wyjściowy |
2x10A |
| Ilość wyjść sterownika |
2 wyjścia |
| Typ komunikacji |
jednokierunkowa |
| Częstotliwość PWM |
500Hz / 2kHz / 8kHz / 16kHz (możliwość wyboru) |
| Poziom ściemniania |
4096 poziomów (płynne) |
| Krzywa ściemniania |
logarytmiczna |
| Zasięg komunikacji |
do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika |
tak |
| Temperatura pracy |
od -30 do + 55°C |
| Klasa szczelności |
IP20 |
| Montaż |
nawierzchniowo |
| Dodatkowa funkcjonalność/cecha |
mechaniczne przyciski |
| Zabezpieczenia |
odwrócona polaryzacja / zwarciowe / przeciążeniowe / termiczne |
| Wymiary |
100 x 46 x 38mm |
| Deklaracje i normy bezpieczeństwa |
CE,EMC,RED / ETSI EN 301 489-1 V2.2.3 ETSI EN 301 489-17 V3.2.4 / EN 62368-1:2020+A11:2020 / ETSI EN 300 328 V2.2.2 |
| Gwarancja producenta |
60 miesięcy |
