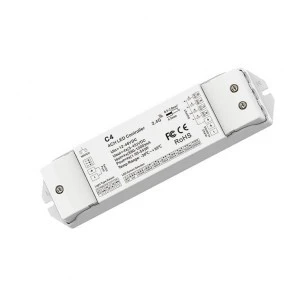

Odbiornik przeznaczony do sterowania oraz kontroli nad instalacją oświetlenia LED posiadającą określony prąd wyjściowy o wartości 350-1200mA (np. diody LED). Odbiornik C4 pozwala na dostęp do czterech wyjść do którego podłączone oświetlenie może być dowolnie ściemniane oraz rozjaśniane za pomocą sygnału PWM. Elementarną formą komunikacji odbiornika C4 jest bezprzewodowa droga radiowa, którą łączy się urządzeniem nadwaczym takim jak pilot do led bądź panel naścienny led. Dodatkowo produkt został zaopatrzony o dodatkowe niezależne wejście bezpotencjałowe umożliwiające sterowanie przy użyciu przycisku zwiernego. Urządzenie odbiorcze prądowe C4 wyróżnia się możliwością regulacji prądu na wyjściu w zakresie od 350 do 1200mA
Zastosowanie do instalacji:
- MONO jednokolorowych
- CCT ze zmienną temperaturą barwową
- RGB wielokolorowych
- RGB+W wielokolorowych z dodatkową barwą białą
Cechy odbiornika C4
- Przeznaczony dla stało prądowego oświetlenia LED
- Możliwość regulacji prądu wyjściowego w zakresie 350-1200mA za pomocą przycisków na obudowie
- Płynna praca sygnału PWM nie męcząca naszego wzroku (4096 poziomów ściemniania w zakresie 0-100%)
- Dodatkowe wejście dla przycisku zwiernego umożliwiające pełne sterowanie równoznaczne z pilotem LED
- Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED)
Parametry techniczne
| Typ urządzenia |
odbiornik radiowy |
| Typ instalacji |
4w1 z możliwością wyboru (MONO/ CCT/ RGB/ RGB+W) |
| System sterowania oświetleniem |
prądowy |
| Sposób sterowania oświetleniem |
radiowo oraz dodatkowo przewodowo (2,4GHz / przycisk zwierny) |
| Typ wyjść sterownika/ów |
CC (stało-prądowe) |
| Napięcie znamionowe |
wej. (odbiornik) – 12-48V DC / wyj. (odbornik) – 3-45V DC |
| Maksymalny prąd wyjściowy |
350-1200mA/kanał |
| Ilość wyjść sterownika |
4 wyjścia |
| Typ komunikacji |
jednokierunkowa |
| Poziom ściemniania |
4096 poziomów (płynne) |
| Krzywa ściemniania |
logarytmiczna |
| Zasięg komunikacji |
do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika |
tak |
| Temperatura pracy |
od -30 do + 55°C |
| Klasa szczelności |
IP20 |
| Montaż |
nawierzchniowo |
| Dodatkowa funkcjonalność/cecha |
dodatkowe wejście bezpotencjałowe "push switch" |
| Zabezpieczenia |
odwrócona polaryzacja / zwarciowe |
| Wymiary |
175 (160) x 45 x 27mm |
| Deklaracje i normy bezpieczeństwa |
CE,EMC,LVD,RED |
| Gwarancja producenta |
60 miesięcy |
|
