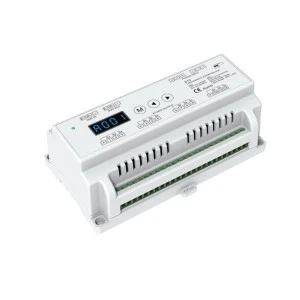

Odbiornik LED DMX512 na szynę DIN - Dekoder DMX to mechanizm odbiorczy wyposażony w dwadzieścia cztery kanały dla których możemy określić indywidualne cyfrowe adresy i uzyskać dostęp do sterowania oświetleniem LED ( np. RGB czy CCT). Sterowanie w przypadku dekoderów opartych o system DMX definiuje się jako zmiana jasności, koloru RGB czy temperatury barwowej CCT, gdyż każde wyjście może otrzymać przypisaną cechę do której dostęp będzie finalizowany wykorzystując jego uprzednio ustalony adres. Dekoder DMX512 D24 umożliwia zmianę trybu ściemniania pomiędzy liniowym a logarytmicznym przez co w bezproblemowy sposób możemy zmienić charakterystykę wykonywania pracy w zależności od potrzeby. Uzyskanie pożądanego działania nad dekoderem możliwe jest poprzez otrzymanie sygnału cyfrowego DMX512, który jest dekodowany i przetwarzany na sygnał PWM.
Zastosowanie do instalacji:
- DMX512 wielokolorowych z wykorzystaniem sygnału DMX512
Cechy odbiornika LED D24
- Dedykowany dla oświetlenia LED wspierającego system DMX512
- Dwadzieścia cztery kanały do wykorzystania
- Wyświetlacz LCD z możliwością konfiguracji dekodera za pomocą przycisków
- Dodatkowe zabezpieczenia - odwróconej polaryzacji
- Montaż na szynę DIN TH-35
- Protokół RDM zapewniający dwukierunkową komunikacje
Parametry techniczne
| Typ urządzenia |
kontroler DMX |
| Typ instalacji |
RGB (wielokolorowa) |
| System sterowania oświetleniem |
DMX512 |
| Sposób sterowania oświetleniem |
przewodowo |
| Typ wyjść sterownika/ów |
CV (stało-napięciowe) |
| Napięcie znamionowe |
wej/wyj - 12-24V DC |
| Maksymalny prąd wyjściowy |
24x5A |
| Ilość wyjść sterownika |
24 wyjścia |
| Typ komunikacji |
dwukierunkowa |
| Częstotliwość PWM |
500Hz / 2kHz (możliwość wyboru) |
| Poziom ściemniania |
4096 poziomów (płynne) |
| Krzywa ściemniania |
liniowa / logarytmiczna (możliwość wyboru) |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika |
tak |
| Temperatura pracy |
od -30 do + 55°C |
| Klasa szczelności |
IP20 |
| Montaż |
szyna DIN (th35) |
| Dodatkowa funkcjonalność/cecha |
wyświetlacz LCD |
| Zabezpieczenia |
odwrócona polaryzacja |
| Wymiary |
160 x 88 (35,5) x 60mm |
| Deklaracje i normy bezpieczeństwa |
CE,EMC,LVD |
| Gwarancja producenta |
60 miesięcy |
