Odbiornik LED DMX512 - Dekoder DMX to mechanizm odbiorczy posiadający wbudowany jeden kanał, dla którego możemy określić cyfrowy adres i uzyskać dostęp do sterowania oświetleniem LED (np. monochromatycznym). Sterowanie w przypadku dekoderów opartych o system DMX definiuje się jako zmiana jasności, koloru RGB czy temperatury barwowej CCT, gdyż każde wyjście może otrzymać przypisaną cechę do której dostęp będzie finalizowany wykorzystując jego uprzednio ustalony adres. Dekoder DMX512 D1-L umożliwia zmianę trybu ściemniania pomiędzy liniowym a logarytmicznym przez co w bezproblemowy sposób możemy zmienić charakterystykę wykonywania pracy w zależności od potrzeby. Uzyskanie pożądanego działania nad dekoderem możliwe jest poprzez otrzymanie sygnału cyfrowego DMX512, który jest dekodowany i przetwarzany na sygnał PWM.
Zastosowanie do instalacji:
- DMX512 jednokolorowych z wykorzystaniem sygnału DMX512

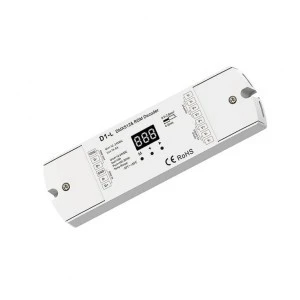

Cechy odbiornika LED D1-L
- Dedykowany dla oświetlenia LED wspierającego system DMX512
- Jeden kanał do wykorzystania
- Wyświetlacz LCD z możliwością konfiguracji dekodera za pomocą przycisków
- Dodatkowe zabezpieczenia - termiczne /przeciążeniowe /zwarciowe
- Kompaktowa obudowa wraz z otworami do stałego montażu
- Protokół RDM zapewniający dwukierunkową komunikacje
Parametry techniczne
| Typ urządzenia |
kontroler DMX |
| Typ instalacji |
MONO (jednokolorowa) |
| System sterowania oświetleniem |
DMX512 |
| Sposób sterowania oświetleniem |
przewodowo |
| Typ wyjść sterownika/ów |
CV (stało-napięciowe) |
| Napięcie znamionowe |
wej/wyj - 12-24V DC |
| Maksymalny prąd wyjściowy |
15A |
| Ilość wyjść sterownika |
1 wyjście |
| Typ komunikacji |
dwukierunkowa |
| Częstotliwość PWM |
250Hz /500Hz /1000Hz /2000Hz /4000Hz /8000Hz /16000Hz (możliwość wyboru) |
| Poziom ściemniania |
256 poziomów (płynnie) |
| Krzywa ściemniania |
liniowa / logarytmiczna (możliwość wyboru) |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
załączenie oświetlenia |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika |
tak |
| Temperatura pracy |
od -30 do + 55°C |
| Klasa szczelności |
IP20 |
| Montaż |
nawierzchniowo |
| Kolor |
biały |
| Dodatkowa funkcjonalność/cecha |
wyświetlacz LCD |
| Zabezpieczenia |
przeciążeniowe / termiczne / zwarciowe |
| Wymiary |
170 x 50 x 23 mm |
| Deklaracje i normy bezpieczeństwa |
CE,EMC,LVD |
| Gwarancja producenta |
60 miesięcy |
