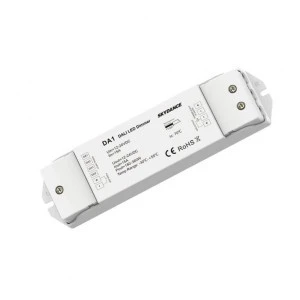

Urządzenie służące do uzyskania kontroli nad monochromatycznym oświetleniem LED posiadającym maksymalny prąd wyjściowy 15A (np. taśma LED jednokolorowa). Sterownik DA1 umożliwia dostęp do jednego wyjścia, do którego podłączone oświetlenie może być dowolnie ściemniane oraz rozjaśniane za pomocą systemu sterowania DALI. Zasadniczą formą komunikacji odbiornika DA1 jest przewodowe podłączenie z główną magistralą opartą o sieć DALI. Sterownik LED został wzbogacony o dodatkowe niezależne wejście na przycisk dzwonkowy umożliwiające ściemnianie/rozjaśnianie przy użyciu przycisku zwiernego. Produkt posiada wbudowany wyświetlacz LCD ukazujący aktualny adres urządzenia.
Zastosowanie do instalacji:
- DALI - jednokolorowych
Cechy odbiornika DA1:
- Dedykowany dla instalacji bazującej na systemie sterowania DALI
- Jeden kanał do wykorzystania
- Zakres napięcia wejściowego/wyjściowego rzędu 12-24V
- Maksymalna dopuszczalna obciążalność 15A
- Do komunikacji wykorzystuje standard IEC 62386-102, IEC 62386-207
- Płynna praca ściemniania w zakresie 0-100%
- Szereg dodatkowych zabezpieczeń
- Dodatkowe wejście - dla przycisku zwarciowego
- Wykres ściemniania - logarytmiczny
- Wbudowany wyświetlacz LCD
Parametry techniczne
| Typ urządzenia |
odbiornik radiowy |
| Typ instalacji |
MONO (jednokolorowa) |
| System sterowania oświetleniem |
DALI |
| Sposób sterowania oświetleniem |
przewodowo |
| Typ wyjść sterownika/ów |
CV (stało-napięciowe) |
| Napięcie znamionowe |
wej/wyj - 12-24V DC |
| Maksymalny prąd wyjściowy |
15A |
| Ilość wyjść sterownika |
1 wyjście |
| Typ komunikacji |
dwukierunkowa |
| Częstotliwość PWM |
500Hz |
| Krzywa ściemniania |
logarytmiczna |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika |
tak |
| Temperatura pracy |
od -30 do + 55°C |
| Klasa szczelności |
IP20 |
| Montaż |
nawierzchniowo |
| Dodatkowa funkcjonalność/cecha |
dodatkowe wejście bezpotencjałowe "push switch" |
| Zabezpieczenia |
odwrócona polaryzacja / zwarciowe / przeciążeniowe / termiczne |
| Wymiary |
175 (160) x 45 x 27mm |
| Deklaracje i normy bezpieczeństwa |
CE, RoHs |
| Gwarancja producenta |
60 miesięcy |
| Kod producenta |
DA1 |
| Kod EAN |
5904063162901 |
