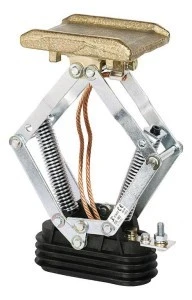

Odbierak prądu sprężynujący ślizg mosiężny DS‑160 A31‑1200

Cena:
Na zamówienie od TIM

Odbieraki prądu do suwnic służą do utrzymywania ciągłego połączenia elektrycznego pomiędzy przewodem zasilającym (jezdnym), a aparaturą elektryczną urządzenia dźwigowego przeznaczonego do ruchu.

Przed zamontowaniem odbieraka należy sprawdzić stan połączeń śrubowych złącza podatnego. Ponadto ze ślizgu odbieraka należy usunąć warstwę ochronną za pomocą benzyny ekstrakcyjnej. W czasie przyłączania przewodu zasilającego należy zwrócić uwagę na ułożenie złącza podatnego wewnątrz odbieraka. Zaleca się zarówno przed jak i w czasie eksploatacji odbieraków smarowanie części trących się przez wpuszczenie kilku kropel oleju bezkwasowego. Konserwacja odbieraków ogranicza się do okresowego – zależnie od stopnia zapylenia środowiska, lecz nie rzadziej niż dwa razy w miesiącu – przeglądu, polegającego na usunięciu zanieczyszczeń w postaci pyłu, kurzu i innych materiałów, szczególnie z izolatora oraz sprawdzenie stanu zużycia ślizgu. W przypadku stwierdzenia zużycia 4/5 grubości ślizgu, należy zużyty ślizg wymienić na nowy. Uwagi Zgodnie z nakazem Państwowej Inspekcji Pracy (IP-19/610-23/89) istnieje konieczność instalowania pod odbierakami specjalnych siatek zabezpieczających przed spadaniem detali w przypadku awaryjnego zniszczenia odbieraka.

DANE TECHNICZNE

  • Napięcie znamionowe izolacji: 1kV
  • Napięcie probiercze dla sprawdzenia wytrzymałości elektr. izolacji: 3,5kV
  • Prędkość max: 2m/s
  • Prąd znamionowy przy pracy przerywanej: 160A
  • Prąd znamionowy przy pracy ciągłej: 100A
  • Prąd cieplny 0,1s: 7kA
  • Prąd znamionowy szczytowy: 10kA
  • Siła docisku do przewodu jezdnego: 45N
  • Typ: Ślizg mosiężny do przewodów jezdnych miedzianych, dopuszczalna krótkotrwała współpraca z przewodem jezdnym stalowym
  • EAN: 5902626108878
  • Norma: ZN-99/S.I.A.E.-001

Dane techniczne

CN
8536 90 95
Rodzaj gniazda
Inne
Prąd znamionowy dla AC 50 Hz [A]
160
Z blokadą
Stopień ochrony (IP)
Inne
PKWiU
28.22.19.0
Wybór fazy
Napięcie znamionowe dla AC 50 Hz [V]
1000
Kolor
Inne

Dane logistyczne

Ean
5902626108878
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
