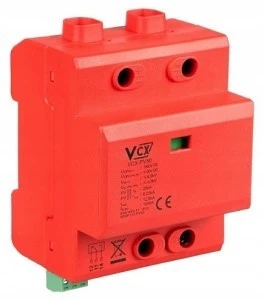

VCX-50PV-B+C klasy T1T2 Iimp (Itotal) = 12,5kA to szczytowe i nowatorskie osiągnięcie w zakresie ochrony odgromowej instalacji PV (fotowoltaicznych).
Opis techniczny:
- Zgodność z normą: PN-EN 61643-31
- Klasa próby SPD: Typ 1+ Typ 2 / klasa I + klasa II
- Największe napięcie pracy PV (+/-), UCPV: ≤ 1500V DC
- Największe napięcie pracy PV (+/PE -/PE), UCPV ≤ 1100 V DC
- Napięciowy poziom ochrony (+/PE,-/PE), Up: ≤ 4 kV
- Napięciowy poziom ochrony (+/-), Up: ≤ 4,5kV
- Prąd udarowy, Iimp(10/350 μs)[T1]: 6,25 kA
- Całkowity prąd wyładowczy Itotal: 12,5 kA
- Znamionowy prąd wyładowczy, In(8/20 μs) [T2]: 20kA
- Maksymalny prąd wyładowczy, Imax: 50 kA
- Dopuszczały prąd zwarciowy, Iscpv: 1s000 A
- Prąd upływu przy napięciu DC, Ipe < 100 μA
- Prąd upływu przy napięciu AC, Ipe < 50 μA
- Prąd ciągły, Icpv < 100 μA
- Konstrukcja SPD: ograniczający napięcie
- Lokalizacja: Wnętrzowa,
- Temp i wilgotność pracy: od -40 do 80 oC, max. wilgotność 95%
- Tryb pracy uszkodzeniowej SPD: OCFM
- Rodzaj systemu PV – uziemiony
- Stopień ochrony: IP 20.
