DANE TECHNICZNE:
Zgodność z normą - PN-EN 61643-31
Klasa próby SPD - Typ 1+ Typ 2 / klasa I + klasa II
Największe napięcie pracy PV (+/-), UCPV- ≤ 1500V DC
Największe napięcie pracy PV (+/PE -/PE) - UCPV ≤ 1100 V DC
Napięciowy poziom ochrony (+/PE,-/PE), Up: ≤ 4 kV
Napięciowy poziom ochrony (+/-)- Up: ≤ 4,5kV
Prąd udarowy, Iimp(10/350 μs)[T1] - 6,25 kA
Całkowity prąd wyładowczy Itotal- 12,5 kA
Znamionowy prąd wyładowczy In(8/20 μs) [T2] - 20kA
Maksymalny prąd wyładowczy Imax - 50 kA
Dopuszczały prąd zwarciowy- Iscpv: 1s000 A
Prąd upływu przy napięciu DC- Ipe < 100 μA
Prąd upływu przy napięciu AC- Ipe < 50 μA
Prąd ciągły- Icpv < 100 μA
Konstrukcja SPD- ograniczający napięcie
Lokalizacja- Wnętrzowa
Temp i wilgotność pracy- od -40 do 80 oC, max. wilgotność 95%
Tryb pracy uszkodzeniowej SPD- OCFM
Rodzaj systemu PV – uziemiony
Stopień ochrony- IP 20.
CECHY OGRANICZNIKA:

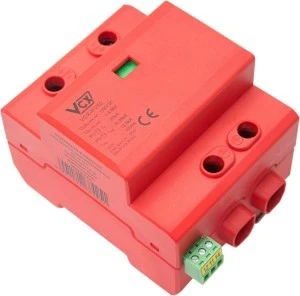

✅VCX-50PV-B+C klasy T1T2 Iimp (Itotal) = 12,5kA to szczytowe i nowatorskie osiągnięcie w zakresie ochrony odgromowej instalacji PV (fotowoltaicznych).
✅Model nieoferowany dotychczas w Polsce.
✅Dedykowane są do ochrony instalacji fotowoltaicznych.
✅Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).
✅Ochronnik posiada zintegrowane zabezpieczenie termiczne – nie wymaga dodatkowego dobezpieczenia. W przypadku jego zastosowania rekomenduje się użyć wkładki bezpiecznikowej topikowej 1500VDC/125A gG lub bezpiecznika 1500VDC/40A typ C.
