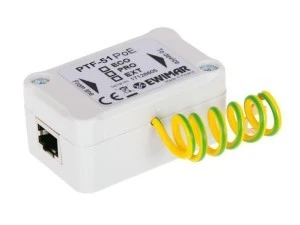

Ochronnik przeciwprzepięciowy, przeznaczony do zabezpieczenia jednego toru LAN przed skutkami przepięć i wyładowań atmosferycznych. Kompatybilny jest z sieciami Ethernet standardów 10Base-T oraz 100Base-T, wykorzystywanymi w połączeniach z komputerami PC, kamerami systemów CCTV, urządzeniami automatyki przemysłowej i budynków a także innych urządzeń konsumenckich. Zawiera bezpośrednie odprowadzenie do ziemi dużych ładunków udarowych indywidualnie z każdej żyły przewodu, bez dosyć często stosowanych elementów pośredniczących, które osłabiają odporność udarową i mają ogromny wpływ na emitowanie lub absorbowanie zakłóceń elektromagnetycznych.
Trzy stopnie ochronne w torze danych z zastosowaniem technologii MOSFET, bardzo skutecznie chronią delikatne obwody interfejsów sieciowych i wprowadzają dodatkowy bufor separujący, w przypadku wystąpienia dużych potencjałów pomiędzy switchem LAN a poszczególnymi punktami końcowymi. Ponadto technologia MOSFET, obniża poziom potencjału jaki dociera do chronionego urządzenia (Poziom ochrony napięciowej UP) w czasie przepięcia do wartości, która jest niewiele wyższa od znamionowego napięcia pracy (Un).
Wbudowane obwody ochrony zasilania PoE, eliminują wzrost napięcia na pomiędzy parami transmisyjnymi 1,2 - 3,6 oraz parami 4,5 - 7,8, które w sieciach 100Mbit wykorzystane wyłącznie do zasilania PoE. Zostały one pogrupowane w celu uproszenia obwodu ochronnego i jedna para traktowana jest jako jedna linia obwodu. Obwody ochronne PoE zabezpieczają urządzenia końcowe LAN przed uszkodzeniem w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania są całkowicie neutralne dla każdego standardu PoE i chronią każdy z nich, włącznie z Hi PoE.
PTF-51-EXT/PoE przeznaczony jest do instalacji w pobliżu punktów końcowych sieci LAN takich jak: Komputery PC, sterowniki PLC, kamery IPC, transmitery radiowe, urządzenia internetu rzeczy. Do poprawnej pracy konieczne jest właściwe uziemienie za pomocą linii PE a najlepiej jak najkrótszego, wydzielonego punktu uziemienia. Należy przestrzegać kierunkowego działania funkcji ochronnej opisanej w instrukcji obsługi i nie odwracać podłączeń urządzenia w instalacji LAN, co może spowodować jego niewłaściwe zadziałanie a nawet uszkodzenie.
PTF-51-EXT/PoE zapewnia ciągłość ekranu przewodów FTP pomiędzy wejście a wyjściem i dodatkowo odprowadza do ziemi ładunek pojawiający się pomiędzy ekranem a uziemieniem. Ponieważ zalecane jest uziemienie ekranu przewodu FTP tylko z jednej strony, ekran po stronie ochronnika w trakcie normalnej pracy jest separowany galwanicznie na poziomie 90VDC.
Do zabezpieczenia jednego toru LAN, można wykorzystać dwa ochronniki 1-kanałowe, zamontowane na dwóch końcach przewodu i odpowiednio je uziemić. W przypadku konieczności zabezpieczenia wielu obwodów LAN, zalecane jest zastosowanie ogranicznika wielokanałowego po stronie switcha LAN i jednokanałowych po stronie urządzeń końcowych.
Jeżeli po stronie zewnętrznych kamer IP zastosowano ochronnik serii EXT, po stronie switcha LAN należy zastosować ochronnik wielokanałowy minimum serii PRO, w przeciwnym wypadku ochrona switcha LAN będzie niewystarczająca.
Jeżeli zabezpieczenia serii EXT będą łączone z patch panelem LAN, musi on być oparty na złączach typu Keystone. Standardowe patch panele z gniazdami LSA (Krone) posiadają zbyt małą wytrzymałość udarową obwodów drukowanych i mogą ulec uszkodzeniu.
|
NAZWA PARAMETRU
|
WARTOŚĆ
|
|
Linia danych
|
|
Ilość kanałów
|
1
|
|
Obsługiwane typy sieci LAN
|
10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6
|
|
Złącze wejściowe (przewód)
|
Gniazdo RJ-45
|
|
Złącze wyjściowe (urządzenie)
|
Gniazdo RJ-45
|
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC
|
|
Napięcie maksymalne pracy trwałej (linia-ziemia) UC
|
110V DC
|
|
Poziom ochrony 1kV/µs (linia-ziemia) UP
|
600V
|
|
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp
|
2kA na każdą żyłę przewodu (14kA łącznie)
|
|
Napięcie znamionowe DC (linia-linia) UN
|
3,3V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
3,5V DC
|
|
Poziom ochrony 1kV/µs (linia-linia) UP C3
|
8V
|
|
Prąd wyładowczy (8/20µS, linia-linia ) Iimp
|
2kA z uwzględnieniem działania MOSFET
|
|
Chronione Linie
|
1-2, 3-6
|
|
Pojemność (linia-linia) @1MHz
|
6-15pF
|
|
Pojemność (linia-ziemia) @1MHz
|
1-2pF
|
|
Rezystancja szeregowa
|
6? / linię
|
|
Prąd znamionowy IN
|
300mA / linię
|
|
Ilość stopni ochronnych
|
3 (GDT, MOSFET, TVS)
|
|
Element odsprzęgający
|
Super szybki bezpiecznik MOSFET
|
|
Linia PoE
|
|
Napięcie znamionowe DC (linia-linia) UN
|
58V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
64V DC
|
|
Poziom ochrony UP
|
93V
|
|
Prąd wyładowczy (8/20µS, linia-linia) Iimp
|
2kA z udziałem MOSFET (opcja A), 250A (opcja B)
|
|
Prąd wyładowczy (8/20µS, linia-ziemia) Iimp
|
2kA
|
|
Chronione pary
|
(1+2)-(3+6), (4+5)-(7+8)
|
|
Standard pracy PoE
|
zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
|
|
Straty mocy PoE na obwodach ochronnych
|
IEEE 802.3af, opcja A: 0,6W @48VDC
IEEE 802.3af, opcja B: 0,35W @48VDC
IEEE 802.3at, opcja A: 1,6W @54VDC
IEEE 802.3at opcja B: 0,6W @54VDC
IEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC
*) dane dla maksymalnego przewidzianego obciążenia
|
|
Cechy wspólne
|
|
Wymiary
|
65 x 30 x 40 (mm)
|
|
Zastosowanie
|
Ochrona urządzeń montowanych na słupach
|
|
Sposób montażu
|
Obudowa wolnostojąca / montowana na ścianie
|
|
Szczelność obudowy
|
IP54
|
|
Temperatura pracy
|
-30oC~60oC
|
