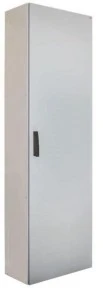

Systemowe obudowy stojące HXS z serii SOLID GSX dostępne w czterech standardowych szerokościach (300mm, 550 mm, 800 mm, 1050 mm) i głębokości 300 mm (obudowy o wysokości 1850 mm), 400 mm (obudowy o wysokości 2000 mm). Obudowy posiadają możliwość wyposażenia w płyty montażowe, wkłady montażowe z aparaturą oraz w system dystrybucji zasilania oparty na szynach prądowych. Dzięki dedykowanym otworom montażowym oraz wycięciom w ścianach bocznych możliwe jest łączenie obudów w zestawy i przeprowadzanie okablowania lub mostów szynowych pomiędzy sekcjami. Obudowy można przymocować do ściany wykorzystując dedykowane otwory w tylnej części obudowy lub przeznaczone do tego celu uchwyty. Możliwe jest również przymocowanie obudów do podłogi dzięki otworom montażowym w cokołach.
Parametry techniczne
Numer katalogowy:
Indywidualny numer indentyfikacyjny nadany przez producenta.
001327508
Symbol artykułu:
Typ produktu określony przez producenta.
HXS400 2-13
Klasa ochronności:
I klasa ochronności ⏚ - Wszystkie elektrycznie przewodzące części obudowy są połączone z systemem ochronnm stałej instalacji uziemienia.
I
Stopień ochrony IP:
Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.
IP65
Odporność mechaniczna IK:
Stopień ochrony przed uderzeniami mechanicznymi.
IK10
Wysokość obudowy [mm]:
Wysokość zewnętrzna obudowy podana w milimetrach.
2000 (2100 z cokołem)
Szerokość obudowy [mm]:
Szerokość zewnętrzna obudowy podana w milimetrach.
550
Głębokość obudowy [mm]:
Głębokość zewnętrzna obudowy podana w milimetrach.
400
Zakres temperatur pracy [°C]:
-5 do 40
Zastosowanie:
Obudowy w wykonaniu standardowym przeznaczone są do stosowaniu wewnątrz pomieszczeń.
Obudowy wnętrzowe
Kolor:
RAL 7035
Płyta montażowa w komplecie:
Nie
Cokół w komplecie:
Nie
Zgodność z dyrektywą:
Dyrektywa UE ograniczająca stosowanie materiałów niebezpiecznych.
RoHs
Produkt systemowy:
Obudowy HXS można wyposażyć w elementy systemu SOLID GSX takie jak, dodatkowe wsporniki boczne, dedykowane płyty montażowe, szyny TH35, maskownice i inne.
Obudowy wykonane z najwyższej jakości blachy stalowej, dostępne w wersji z płytą montażową PM-G lub puste do swobodnego wyposażenia w elementy systemu SOLID GSX.
Wysoka jakość uszczelki poliuretanowej dzięki zastosowaniu najnowszej technologii wylewania uszczelek.
Trójpunktowy system zamknięcia drzwi z mechanizmem zębatym i dźwignią. W celu ochrony przed nieautoryzowanym dostępem istnieje możliwość wyposażenia we wkładkę systemową bądź patentową.
Obudowy sandardowo wyposażone są od góry w przepusty membranowe, a od dołu w podwójne przepusty aluminiowe. Istnieje możliwość zamiany przepustów góra/dół lub wymiana na inny typ z oferty ETI.
Odkręcana ściana tylna z uszczelką poliuretanową zapewnia zachowanie szczelności obudowy oraz ułatwia montaż okablowania i aparatury.
Osłabienia w ścianach bocznych pozwalają na przeprowadzenie przewodów oraz mostów szynowych przy łączeniu obudów w zestawy.
Czteroelementowy cokół z belką do mocowania przewodów, cokoły można ze sobą skręcać i łączyć w celu uzyskania wymaganej wysokości.
Możliwość podziału wkładu w pionie i poziomie. Elementy podziałowe EP-W oraz belki podziałowe BL-WP dają pełną swobodę podczas konfiguracji wkładów montażowych.
Wyjmowane wkłady montażowe umożliwiają prosty montaż i demontaż całych wkładów z aparaturą i okablowaniem w obudowach.
W ofercie znajdują się osłony pełne, osłony uniwersalne z wypełnieniem z tworzywa, osłony z wycięciem pod aparaturę modułową 45 mm, oraz osłony dedykowane pod aparaturę produkcji ETI. Do osłon pod aparaturę produkcji ETI przewidziano dedykowane płyty montażowe.
Zobacz możliwości systemu SOLID GSX
Jak wygląda montaż obudowy systemu SOLID GSX?
Poznaj możliwości konfiguracji obudowy HXS400 3-13 z wkładem montażowym i systemem izolatorów do szyn prądowych.
Typoszereg i sposób oznaczania obudów HXS
Przykład konfiguracji HXS300 2-12 PH1 z wkładem montażowym pod aparaturę modułową, wyłącznik/rozłącznik EB2/ED2 125, 160, 250A oraz pod rozłączniki KVL NH00.
SOLID GSX - różne obudowy, wspólne akcesoria
