Obudowa pusta 3x36 podtynkowa IP42 kl.I szara 860x560x160mm ETIBOX 4XP160 3‑3 001101415
- Producent:ETI POLAM
- Seria produktu:ETIBOX-OBUDOWY
- Indeks producenta:001101415
- Indeks TIM:0004-00010-78205
- Kategoria:Rozdzielnice i obudowy
- Ocena:
Cena:
Niezawodne i sprawdzone obudowy podtynkowe 4XP160
Systemowe obudowy podtynkowe 4XP160 z serii SOLID GSX dostępne w dwóch standardowych szerokościach (610 mm, 860 mm) i głębokości 160 mm. Obudowy posiadają możliwość wyposażenia w płyty montażowe, wkłady montażowe z aparaturą. Kaseta posiada otwory do zamocowania we wnęce. Mocowanie odbywa się przy pomocy kołków rozporowych (w kasecie otwory 9 mm i fasolki 6 mm) oraz pianki montażowej (dodatkowe otwory do wprowadzenia pianki). Obudowy występują w wersji podtynkowej 4XP160 o stopniu ochrony IP42 (IP44) i głębokości 160 mm oraz natynkowej 4XN160 o stopniu ochrony IP41 (IP42, IP44) i głębokości kasety 160 mm.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
001101415
Typ produktu określony przez producenta.
4XP160 3-3
I klasa ochronności ⏚ - Wszystkie elektrycznie przewodzące części obudowy są połączone z systemem ochronnm stałej instalacji uziemienia.
I
Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.
Standardowo, bez dodatkowego uszczelnienia, obudowy 4XP160 posiadają stopień ochrony IP42. Uszczelnienie drzwi obudów natynkowych odbywa się poprzez przyklejenie uszczelki SEAL-G9 (001101608).
Obudowy podtynkowe 4XP160:
- bez uszczelki drzwi IP42,
- z uszczelką drzwi IP44. Dla uzyskania pożądanej szczelności należy uszczelnić między ramką a ścianą silikonem montażowym.
Standardowo, bez dodatkowego uszczelnienia, obudowy 4XP160 posiadają stopień ochrony IP42. Uszczelnienie drzwi obudów natynkowych odbywa się poprzez przyklejenie uszczelki SEAL-G9 (001101608).
Obudowy podtynkowe 4XP160:
- bez uszczelki drzwi IP42,
- z uszczelką drzwi IP44. Dla uzyskania pożądanej szczelności należy uszczelnić między ramką a ścianą silikonem montażowym.
IP42/IP44
Stopień ochrony przed uderzeniami mechanicznymi.
IK10
108/36
Wysokość zewnętrzna obudowy podana w milimetrach.
560
Szerokość zewnętrzna obudowy podana w milimetrach.
860
Głębokość zewnętrzna obudowy podana w milimetrach.
160
Sugerowana wysokość wnęki niezbędna do prawidłowego montażu obudowy podana w milimetrach.
525
Sugerowana szerokość wnęki niezbędna do prawidłowego montażu obudowy podana w milimetrach.
831
Sugerowana głębokość wnęki niezbędna do prawidłowego montażu obudowy podana w milimetrach.
170
-5 do 40
Obudowy w wykonaniu standardowym przeznaczone są do stosowaniu wewnątrz pomieszczeń.
Obudowy wnętrzowe
RAL 7035
Dyrektywa UE ograniczająca stosowanie materiałów niebezpiecznych.
RoHs
Obudowy 4XP160 można wyposażyć w elementy systemu SOLID GSX takie jak, dodatkowe wsporniki boczne, dedykowane płyty montażowe, szyny TH35, maskownice i inne.
SOLID GSX

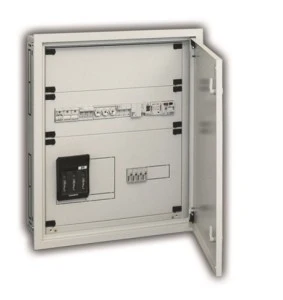

Zdjęcie produktu*
* zdjęcie produktu może przedstawiać inny podobny produkt z serii.
Zalety produktu
- Standardowo, bez dodatkowego uszczelnienia, obudowy 4XP160 posiadają stopień ochrony IP42. Uszczelnienie drzwi obudów natynkowych odbywa się poprzez przyklejenie uszczelki SEAL-G9 (001101608).
Obudowy podtynkowe 4XP160:
- bez uszczelki drzwi IP42,
- z uszczelką drzwi IP44. Dla uzyskania pożądanej szczelności należy uszczelnić między ramką a ścianą silikonem montażowym. - Drzwi obudowy wyposażone są w standardzie w dwa zamki patentowe (LK-1333-M22 RAL7035) o kodzie klucza 1333 w kolorze jasnoszarym (RAL 7035). W ofercie dostępne również zamki z wkładką dwupiórkową (3 i 5 mm), kwadratową oraz trójkątną.
- Kaseta posiada osłabienia do wycięcia otworów, przez które wprowadzane są kable i przewody.
- Mocowanie ramki odbywa się przy pomocy śrub, gdzie możliwa jest regulacja ok. 15 mm. Istnieje możliwość kilkuprocentowego odchylenia ramki od płaszczyzny ściany tylnej kasety, aby zniwelować niedokładności montażowe przy obsadzaniu kasety.
- Zastosowanie specjalnych zawiasów umożliwia montaż drzwi bez użycia narzędzi. Drzwi można przekładać lewo/prawo.
- Obudowy metalowe 4XN160/4XP160 zapewniają ciągłość połączeń elektrycznych obwodu ochronnego poprzez przewodzące części konstrukcyjne obudowy. Dodatkowo w ramce wewnętrznej obudowy umieszczono przygrzane nakrętki M6 (8 szt.), które służą jednocześnie do mocowania wspornika pionowego (WP-A/WP-U) oraz do przyłączenia przewodu ochronnego.
- Kaseta posiada otwory do zamocowania we wnęce. Śruby M6x40 dostarczane w komplecie z obudową służą wyłącznie do pozycjonowania kasety. Mocowanie na stałe odbywa się przy pomocy kołków rozporowych (w kasecie otwory 9 mm i fasolki 6 mm) oraz pianki montażowej (dodatkowe otwory do wprowadzenia pianki).
- Wyjmowane wkłady montażowe umożliwiają prosty montaż i demontaż całych wkładów z aparaturą i okablowaniem w obudowach.
- W ofercie znajdują się osłony pełne, osłony uniwersalne z wypełnieniem z tworzywa, osłony z wycięciem pod aparaturę modułową 45 mm, oraz osłony dedykowane pod aparaturę produkcji ETI. Do osłon pod aparaturę produkcji ETI przewidziano dedykowane płyty montażowe.
- Obudowy dostępne zarówno w wersji podtynkowej (4XP160 x-x) jak i natynkowej (4XN160 x-x).
Zobacz możliwości systemu SOLID GSX
Jak wygląda montaż obudowy systemu SOLID GSX?
Poznaj możliwości konfiguracji obudowy 4XN160 2-3 z wkładem montażowym.
Rysunek wymiarowy
Typoszereg i sposób oznaczania obudów 4XN160/4XP160
SOLID GSX - różne obudowy, wspólne akcesoria
ETIsON Curves
Fukcjonalności programu:
- generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
- regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
- analizowanie selektywności między urządzeniami zabezpieczającymi
- symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
- definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
- sporządzanie raportów do dokumentacji projektowej
