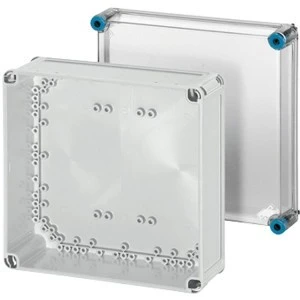

Obudowa plastikowa hermetyczna HENSEL o wymiarach 300x300x170 mm to solidne i wszechstronne rozwiązanie dla ochrony urządzeń elektrycznych.
Wykonana z wytrzymałego poliwęglanu, zapewnia wysoką odporność mechaniczną (IK08) oraz ochronę przed pyłem i wodą dzięki klasie szczelności IP66.
Przezroczysta pokrywa pozwala na łatwy podgląd urządzeń, a dodatkowe funkcje, takie jak możliwość plombowania i montażu na szynie nośnej, zwiększają jej funkcjonalność w różnorodnych zastosowaniach.
Najważniejsze funkcje:
- Wielkość obudowy 1, typ Mi
- Do montażu aparatów na szynie nośnej lub na płycie montażowej (brak w zestawie)
- Maks. głębokość montażowa 146 mm z płytą montażową, 135 mm z szyną nośną
- Z przezroczystą pokrywą
- Zamki pokrywy otwierane wkrętakiem
- Możliwość plombowania
- Ścianki boczne bez przetłoczeń
- Uchwyty do mocowania obudowy na ścianie zamawiać oddzielnie
- Kolor: szary, RAL 7035
- Materiał: PC (poliwęglan)
Dane techniczne:
- Producent: Hensel
- Typ: Obudowa plastikowa
- Drzwi: przezroczyste
- Napięcie znamionowe izolacji: Ui = 690 V a.c. / 1000 V d.c.
- Odporność udarowa: IK 08 (5 dżuli)
- Obciążenie statyczne: Płyta montażowa lub szyna nośna = 6,5 kg; Pokrywa = 1,6 kg
- Możliwość odprowadzenia ciepła przy Δϑ = 40 K: Pde = 53 W
- Grubość ścianki: Obudowa = 3 mm; Pokrywa = 3 mm
- Materiał: PC (poliwęglan)
- Stopień ochrony: IP 66
- Szerokość montażowa: 275 mm
- Wysokość montażowa: 275 mm
- Maks. głębokość montażowa przy wbudowanej płycie montażowej: 146 mm
- Maks. głębokość montażowa przy wbudowanej szynie nośnej: 135 mm
- Szerokość: 300 mm
- Wysokość: 300 mm
- Głębokość: 170 mm
- Masa: 2,08 kg
- Według normy: IEC 62208:2011
Zastosowanie:
Obudowa HENSEL doskonale sprawdza się zarówno w pomieszczeniach, jak i w osłoniętych instalacjach zewnętrznych m.in jako:
- Obudowa z aparatami i przyciskami sterowniczymi w pokrywie
- Montaż aparatury na szynie nośnej
- Montaż aparatury na płycie montażowej
Dzięki odporności na wysokie temperatury (od -25°C do +70°C) i promieniowanie UV, jest idealna do zastosowań, gdzie wymagana jest trwała ochrona przed warunkami atmosferycznymi.
Przy montażu w wymagających warunkach zewnętrznych, warto uwzględnić czynniki klimatyczne oraz chemiczne, a także zastosować odpowiednie środki zapobiegające kondensacji, jak wentylacja lub ogrzewanie.
Klasa szczelności IP66 (EN60529):
System IP oznacza stopień ochrony zapewnianej przez obudowe przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.
Prezentowany produkt posiada następujące właściwości:
- ochrona przed dostępem do części niebezpiecznych drutem
- ochrona pyłoszczelna
- ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony
Szczegółowa specyfikacja techniczna:
Zakres zastosowań:
- Nadaje się do pomieszczeń i osłoniętych instalacji zewnętrznych. Należy jednak brać pod uwagę wpływ warunków atmosferycznych na zainstalowane urządzenia, np. minimalną i maksymalną temperaturę otoczenia oraz kondensację pary wodnej
Temperatura otoczenia:
- Wartość maksymalna: +70 °C
- Wartość minimalna: -25 °C
Ochrona pożarowa przy błędach wewnętrznych:
- Wymagania: przepisy i normy dla urządzeń elektrycznych
- Wymagania minimalne: Próba rozżarzonego drutu według IEC 60695-2-11: 650 °C dla obudów i dławnic; 850 °C dla części przewodzących prąd
Palność:
- Próba rozżarzonego drutu IEC 60695-2-11: 960 °C
- UL Subject 94: V-2
- Trudnopalne, samogasnące
Stopień ochrony przed mechanicznymi udarami:
Wydzielanie toksyn:
- Bez halogenu
- Bezsilikonowe
- "Bezhalogenowy" odpowiednio do kontroli kabli i przewodów izolowanych
- Korozyjność gazów pożarowych według IEC 60754-2
Wskazówki dotyczące instalacji zewnętrznej:
- Materiały używane do pustych obudów K0xxx są odporne na promieniowanie UV, co zapewnia ich mechaniczną wytrzymałość. W zależności od intensywności promieni UV, np. przezroczyste pokrywy mogą zmieniać kolor.
- Górę obudów należy osłonić pokrywą zabezpieczającą przed działaniem czynników atmosferycznych, takich jak deszcz, lód i śnieg.
- Przy wyborze miejsca instalacji należy brać pod uwagę czynniki chemiczne, stopień ochrony IP i czynniki klimatyczne.
- Aby utrzymać maksymalnie dopuszczalną temperaturę otoczenia montowanych urządzeń oraz zapobiec tworzeniu się skroplin, należy zastosować odpowiednie środki, jak wentylacja lub ogrzewanie.
