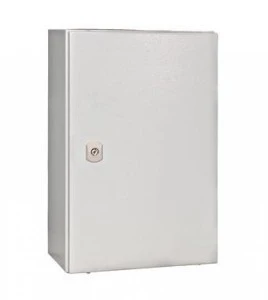

•Materiał: Solidna, krzyżowa konstrukcja, składana i spawana z tłoczonej na zimno blachy stalowej, niezależnie od wielkości obudowy.
•Obudowa składa się z dwóch części: Korpusu oraz drzwi.
•Płyty dławicowe: Blacha stalowa 1.4mm malowana proszkowo. Z przodu obudowy, po obu stronach znajduje się rynna, umożliwiająca odpływ wody. Obudowa może być obrócona o 180°, w związku z czym wejście kabli jest możliwe przez otwory w płycie dławicowej na górze lub na dole. W rogach tylnej ściany, umieszczono 4 otwory o średnicy 8.5mm do montażu na ścianie. Wszystkie otwory montażowe są oddalone od krawędzi o 20mm. Wszystkie części są wstępnie impregnowane fosforanem żelaza, demineralizowane i zabezpieczone epoksydowo-poliestrową powłoką proszkową w kolorze RAL 7035.
•Drzwi zabezpieczone są zawiasami i posiadają kąt otwarcia 130°. Drzwi mocowane są za pomocą agrafek, a zawiasy są schowane. Zawiasy mogą być w prosty sposób zamienione z prawych na lewe. Drzwi posiadają uszczelkę z pianki poliuretanowej.
•Płyta montażowa: Galwanizowana blacha stalowa, 2mm, zagięta ze wszystkich stron. Płyta montażowa, zagięta ze wszystkich stron, jest montowana na przyspawanych śrubach M8 z tyłu obudowy i można ją zdjąć w celu montażu i okablowania. Płyta montażowa została wykonana z blachy stalowej, galwanizowanej w procesie Sendzimira, w celu zgodności z wytycznymi EMC. Posiada ona punkty uziemienia, umożliwiające połączenie z korpusem obudowy.
•Klasa odporności: Maksymalna ochrona urządzeń jest gwarantowana dzięki wysokiemu stopniowi ochrony i odporności na uderzenia w klasie IK10, zgodnie ze standardami IEC 60529. Dla dodatkowych otworów należy rozważyć zabezpieczenie przed korozją.
•Montaż: Obudowę mocuje się do ściany za pomocą śrub (z plastikowymi podkładkami w środku) bezpośrednio z użyciem tylnej ściany lub zestawu montażowego (akcesorium WSTWB004/WSTWB006); w obu przypadkach stopień ochrony IP zostaje zachowany. Niewielki promień otwierania drzwi ułatwia mocowanie obudów bezpośrednio obok siebie.
•Dostawa obejmuje: Kompletną obudowę z uszczelką i śrubami, klucze DIN 5mm oraz płytę montażową wraz z uchwytem montażowym. Podane zostały możliwości uziemienia.
1x zamek dwupiórowy, 1x płyta dławicowa 209x119, RAL7035
| EAN-Code |
9004840803099 |
| Szerokość |
300,00mm |
| Wysokość |
500,00mm |
| Głębokość |
210,00mm |
| Waga |
9,53kg |
| Straty mocy |
-94,00W |
| Min. temperatura otoczenia |
-20°C |
| Maks. temperatura otoczenia |
70°C |
| Kategoria produktowa |
Obudowa natynkowa z blachy stalowej |
| Ładowność całkowita |
80kg |
| Stopień szczelności |
IP65 |
| Płyty montażowe |
Blacha stalowa ocynkowana 2 mm |
| Maksymalne obciążenie płyty montażowej |
55kg |
| Liczba drzwi |
1 |
| Ładowność na drzwi |
20kg |
| Ilość płyt dławicowych |
1 |
| Kolor |
RAL 7035 (jasnoszary) |
| Klasa ochrony |
I |
| Dostępne opakowania |
1 szt. |
