Obudowa metalowa 800x800x250mm IP66 z płytą ETIBOX GT 80‑80‑25 001102137
- Producent:ETI POLAM
- Seria produktu:ETIBOX-OBUDOWY
- Indeks producenta:001102137
- Indeks TIM:0004-00010-65962
- Kategoria:Obudowy metalowe
- Ocena:
Cena:
Niezawodne i sprawdzone obudowy hermetyczne GT
Obudowy metalowe wnętrzowe, hermetyczne typu GT (z blachy stalowej malowanej farbą poliestrową) z płytą montażową obejmują szeroki obszar zastosowań zarówno do budownictwa przemysłowego jak i mieszkaniowego. Dzięki swojej konstrukcji zapewniają doskonałą szczelność, wytrzymałość mechaniczną oraz funkcjonalność. Znajdują zastosowanie tam, gdzie urządzenia elektryczne narażone są na niekorzystne działanie czynników takich jak woda, pył, oddziaływania mechaniczne.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
001102137
Typ produktu określony przez producenta.
GT 80-80-25
I klasa ochronności ⏚ - Wszystkie elektrycznie przewodzące części obudowy są połączone z systemem ochronnm stałej instalacji uziemienia.
I
Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.
IP66
Stopień ochrony przed uderzeniami mechanicznymi.
IK10
Wysokość zewnętrzna obudowy podana w milimetrach.
800
Szerokość zewnętrzna obudowy podana w milimetrach.
800
Głębokość zewnętrzna obudowy podana w milimetrach.
250
-5 do 40
Obudowy w wykonaniu standardowym przeznaczone są do stosowaniu wewnątrz pomieszczeń.
Obudowy wnętrzowe
RAL 7035
Tak
Dyrektywa UE ograniczająca stosowanie materiałów niebezpiecznych.
RoHs
Obudowy GT można wyposażyć w elementy systemu SOLID GSX takie jak, dodatkowe wsporniki boczne, dedykowane płyty montażowe, szyny TH35, maskownice i inne.
SOLID GSX

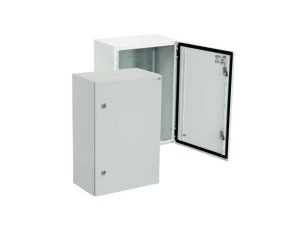

Zdjęcie produktu
Zalety produktu
- Obudowy wykonane z najwyższej jakości blachy stalowej o grubościach od 1,2 mm do 2 mm. Płyta montażowa wykonana jest z blachy ocynkowanej o grubości 2 mm.
- Szeroki kąt otwarcia drzwi.
- Drzwi otwierające się w obrysie obudowy, co umożliwia bezpośrednie łączenie kilku obudów szeregowo i montaż obudow bezpośrednio w narożnikach pomieszczeń.
- Specjalnie wyprofilowane krawędzie korpusu zapewniają pewną ochronę przed wodą.
- Wylewana uszczelka poliuretanowa na drzwiach oraz na przepuście zapewnia wysoki stopień ochrony IP66.
- W korpusie i drzwiach obudowy znajdują się zaciski uziemiające M6x12.
- Zamknięcie drzwi w zależności od wysokości obudowy:
- 1 zamek do wysokości 400 mm.
- 2 zamki od wysokości 500 mm.
- zapięcie 3 punktowe od wysokości 1000 mm. - Montaż do ściany bezpośredni lub za pomocą specjalnych uchwytów montażowych (dostępne jako akcesoria)
- W celu ochrony przed nieautoryzowanym dostępem istnieje możliwość wymiany zamka.
- Obudowy GT są częścią systemu SOLID GSX, istnieje możliwość wykorzystania dodatkowcyh elementów tj. maskownice, płyty montażowe, szyny TH-35 i innych elementów systemu.
Zobacz możliwości systemu SOLID GSX
Rysunek wymiarowy
Przykład konfiguracji GT 100-60-25 z wkładem montażowym SOLID GSX
