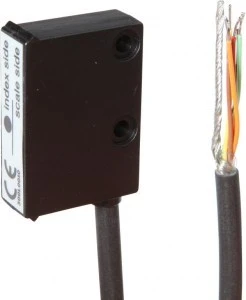

MW110400, liniowy czujnik pomiarowy, magnetyczny, 37x25x10mm, względny, 10µm, Sn: 0.4‑2, 24V, Push‑pull

Do pomiaru długości, prędkości obrotowej lub kąta stosuje się magnetyczne systemy pomiarowe. Systemy te działają w ten sposób, że czujnik porusza się bezdotykowo po elastycznej taśmie magnetycznej lub znajduje się nad obracającym się namagnesowanym kołem pomiarowym. Taśma magnetyczna jest nakładana na stalowy pasek o grubości 0,3 mm i znajduje się na obwodzie różnych kół pomiarowych. Namagnesowanie odbywa się z określonymi podziałkami biegunów. W wyniku skanowania biegunów magnetycznych generowany jest sygnał analogowy, który jest konwertowany na cyfrowy sygnał prostokątny, który może być przetwarzany przez układ elektroniczny i, w razie potrzeby, wyświetlany. Czujnik wykrywa nachylenie paska i konwertuje informacje na ścieżkę o wysokiej rozdzielczości lub informacje o obrocie. Do odczytu linii magnetycznych nie jest wymagany bezpośredni kontakt. Czujniki magnetyczne są niewrażliwe na brud, oleje i wilgoć oraz stosunkowo stabilne na wstrząsy i wibracje. Dla użytkowników otwiera to szerokie pole zastosowań, np. w instalacjach i systemach w przemyśle drzewnym, na osiach liniowych, w obszarach zewnętrznych lub w obrabiarkach.
