Kompatybilny z konwerterami typu:
quatro - Multiswitch jednokablowy SRM-522 wyposażony został w 5 wejść (cztery pary polaryzacja/pasmo (VL–HL–VH–HH) plus pasywny tor RTV)
wide band - Multiswitch jednokablowy SRM-522 wyposażony został w 5 wejść (dwie pary wejść SAT IF (290...2340 MHz) plus pasywny tor RTV
Multiswitch programowalny SRM-522 wyposażony został w dwa wyjścia SAT IF (950...2150 MHz): dSCR1 Out oraz dSCR2/Legacy Out. Jednokablowy tryb dSCR umożliwia niezależny podział do 32 odbiorników satelitarnych SAT STB przy pomocy dwóch kabli koncentrycznych (aż do 16 odbiorników z każdego wyjścia, 16+16 konfiguracja domyślna) lub jeden kabel koncentryczny (32 odbiorniki z jednego wyjścia, po przeprogramowaniu za pomocą programatora PC102W R80561). Wyjście w trybie Legacy (zwykłe wyjście, jak w konwerterze typu Universal lub w klasycznych multiswitchach) umożliwia podłączenie klasycznego tunera satelitarnego.
Uwaga! Wyjście Legacy współpracuje tylko i wyłącznie z konwerterami typu quatro.
Cechy wyróżniające:
Doprowadzenie sygnału z konwertera typu wide band wymaga jedynie dwóch kabli (jedna pozycja satelitarna) lub czterech (dwie pozycje satelitarne),
Kompatybilny z konwerterami typu quatro (po zamontowaniu rezystora 75 Om) lub przeprogramowaniu przy pomocy programatora PC102W R80561,
Wbudowany układ AGC - odpowiednio koryguje wzmocnienie sygnału, tak aby na jego wyjściu zapewnić stały, zadany poziom, automatyczne wyrównanie poziomu sygnału do 84 dBμV,
W pełni zgodny z normą EN50494 - Unicable I, 8 UB - User Bands (8 kanałów),
W pełni zgodny z normą EN50607 - Unicable II, 32 UB - User Bands (32 kanały),
Możliwe jest mieszanie odbiorników wspierających normę EN50607 i EN50494,
w tej samej sieci (8 x EN50494 + 24 x EN50607),
W trybie statycznym pracuje jako przemiennik IF/IF,
W trybie dynamicznym umożliwia podział do sygnału do max. 32 odbiorników.

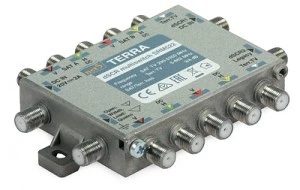

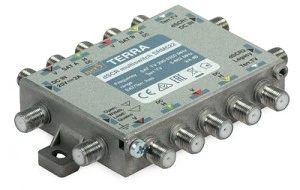

Multiswitch przelotowy SRM522 R80522 to urządzenie, które umożliwia dystrybucję sygnału DVB-S/S2 z jednej pozycji satelitarnej, telewizji naziemnej DVB-T oraz radia analogowego/DAB przy pomocy jednego kabla kabla koncentrycznego w oparciu o technikę cyfrowego układania kanałów. Multiswitch przelotowy SRM522 R80522 posiada pełne wsparcie dla odbiorników pracujących w dwóch trybach dynamicznych: SCR (Unicable I - 8 User Bans) oraz dSCR (Unicable II - 32 User Bands). SRM 522 wyposażony został w 5 wejść: dwie pary wejść SAT IF (290...2340 MHz (V1, H1, V2, H2), umożliwiające doprowadzenie sygnału satelitarnego z dwóch konwerterów typu Wide Band A98222) lub quatro, Terr. TV (sygnał DVB-T/Radio) oraz dwa wyjścia SAT IF (950...2150 MHz): dSCR1 Out oraz dSCR2/Legacy Out. Jednokablowy tryb dSCR umożliwia niezależny podział do 32 odbiorników satelitarnych SAT STB przy pomocy dwóch kabli koncentrycznych (aż do 16 odbiorników z każdego wyjścia, 16+16 konfiguracja domyślna) lub jeden kabel koncentryczny (32 odbiorniki z jednego wyjścia, po przeprogramowaniu za pomocą programatora PC102W R80561). Wyjście w trybie Legacy (zwykłe wyjście, jak w konwerterze typu Universal lub w klasycznych multiswitchach) umożliwia podłączenie klasycznego tunera satelitarnego.
Domyślnie multiswitch SRM522 R80522 skonfigurowany tak, aby jeden z portów działał jako port Unicable w trybie dynamicznym, natomiast drugi jako uniwersalny (Legacy) i przełącza się na Unicable, gdy tylko otrzyma komendę EN50494 lub EN50607. Oznacza to, że na każdym z dwóch wyjść multiswitcha można dokonać podziału sygnału do maksymalnie 16 odbiorników przy pomocy jednego kabla koncentrycznego w standardzie EN50607. Dostępny na wyjściu cyfrowy sygnał dostarczany do odbiorników końcowych z wykorzystaniem rozgałęźników satelitarnych pracujących w paśmie 5-2400 MHz.
Urządzenie pracować może w dwóch trybach:
tryb dynamiczny (DYNAMIC) - częstotliwości wyjściowe są stałe i każda jest przypisana do odbiornika (User Bands), maksymalnie podział sygnału przy pomocy jednego kabla koncentrycznego do 32 tunerów. Odbiorniki muszą być zgodne z normą EN50494/EN50607 (UNICABLE I/UNICABLE II).
tryb statyczny (STATIC) - zarówno częstotliwości wejściowe jak i wyjściowe są stałe, pracuje jako przemiennik IF/IF umożliwiając dystrybucję sygnału z 32 transponderów satelitarnych na nieograniczoną liczbę odbiorników.
Programowanie multiswitchy serii dSCR odbywa się za pomocą programatora PC102W R80561.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.
W instalacjach bazujących na multiswichach SRM522 stosować należy konwertery typu Wide band lub quatro.
Multiswitch wymaga zewnętrznego zasilacza np. PS202F 20V 2A R71468.
