Multiswitch programowalny SRM-581 wyposażony został w 4 pary wyjść dSCR/Legacy + Terr. TV Out. Jednokablowy tryb dSCR umożliwia niezależny podział do 32 odbiorników satelitarnych SAT STB przy pomocy dwóch kabli koncentrycznych (aż do 16 odbiorników z każdego wyjścia, 16+16 konfiguracja domyślna) lub jeden kabel koncentryczny (32 odbiorniki z jednego wyjścia, po przeprogramowaniu za pomocą programatora PC102W R80561) dla każdej pary. Wyjście w trybie Legacy (zwykłe wyjście, jak w konwerterze typu Universal lub w klasycznych multiswitchach) umożliwia podłączenie klasycznego tunera satelitarnego.
Cechy wyróżniające:
W pełni zgodny z normą EN50494 - Unicable I, 8 User Bands (8 kanałów dla każdej z 4 par),
W pełni zgodny z normą EN50607 - Unicable II, 32 User Bands (32 kanały dla każdej z 4 par),
Możliwe jest mieszanie odbiorników wspierających normę EN50607 i EN50494
w tej samej sieci (8 x EN50494 + 24 x EN50607),
Wbudowany układ AGC - odpowiednio koryguje wzmocnienie sygnału, tak aby na jego wyjściu zapewnić stały, zadany poziom, automatyczne wyrównanie poziomu sygnału do 84 dBμV,
Doprowadzenie sygnału z konwertera typu Wideband wymaga jedynie dwóch kabli (jedna pozycja satelitarna) lub czterech (dwie pozycje satelitarne),
Kompatybilny z konwerterami typu quatro po przeprogramowaniu przy pomocy programatora PC102W R80561,
W trybie statycznym pracuje jako przemiennik IF/IF.

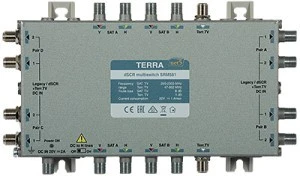

Multiswitch przelotowy SRM-581 R80581 to urządzenie, które umożliwia dystrybucję sygnału DVB-S/S2 z dwóch pozycji satelitarnych, telewizji naziemnej DVB-T oraz radia FM/DAB+ przy pomocy jednego kabla kabla koncentrycznego w oparciu o technikę cyfrowego układania kanałów. Multiswitch przelotowy SRM-581 R80581 posiada pełne wsparcie dla odbiorników pracujących w dwóch trybach dynamicznych: SCR (Unicable I - 8 User Bands) oraz dSCR (Unicable II - 32 User Bands). SRM-581 wyposażony został w 5 wejść: dwie pary wejść SAT IF (290...2340 MHz (V1, H1, V2, H2), umożliwiające doprowadzenie sygnału satelitarnego z dwóch konwerterów typu Wide Band A98222), aktywny tor Terr. TV (sygnał DVB-T/Radio) oraz oraz 4 pary wyjść: dSCR Out (umożliwiające podział sygnału niezależnie do max. 16 odbiorników przy pomocy jednego kabla koncentrycznego dla każdego z 8 wyjść zgodnie ze standardem EN50607)/Legacy Out (zwykłe wyjście, jak w konwerterze typu Universal lub w klasycznych multiswitchach służących do podłączenia klasycznego tunera satelitarnego).
Domyślnie wszystkie wyjścia multiswitcha SRM-581 R80581 skonfigurowane są w trybie Legacy (odbiornik w tym celu wysyła sygnał sterujący: napięcie zasilające 14/18 V, sygnał przełączający 0/22 kHz) i przełączają się na Unicable, jeśli tylko otrzyma komendę DiSEqC zgodną ze standardem EN50494/EN50607 (tryb dynamiczny). Oznacza to, że na każdym z dwóch wyjść multiswitcha dla każdej z 4 par można dokonać niezależnie podziału sygnału do maksymalnie 16 odbiorników przy pomocy jednego kabla koncentrycznego w standardzie EN50607. Dostępny na wyjściu cyfrowy sygnał dostarczany do odbiorników końcowych z wykorzystaniem rozgałęźników satelitarnych pracujących w paśmie 5-2400 MHz.
Urządzenie pracować może w dwóch trybach:
tryb dynamiczny (DYNAMIC) - częstotliwości wyjściowe są stałe i każda jest przypisana do odbiornika (User Bands), maksymalnie podział sygnału przy pomocy jednego kabla koncentrycznego do 32 tunerów (dla każdej z czterech par). Odbiorniki muszą być zgodne z normą EN50494/EN50607 (UNICABLE I/UNICABLE II).
tryb statyczny (STATIC) - zarówno częstotliwości wejściowe jak i wyjściowe są stałe, pracuje jako przemiennik IF/IF umożliwiając dystrybucję sygnału z 32 transponderów satelitarnych na nieograniczoną liczbę odbiorników.
Programowanie multiswitchy serii dSCR odbywa się za pomocą programatora PC102W R80561.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.
W instalacjach bazujących na multiswichach SRM-581 stosować należy konwertery typu Wideband lub QUATRO.(po wcześniejszym przeprogramowaniu).
Multiswitch wymaga zewnętrznego zasilacza np. PS202F 20V 2A R71468.
