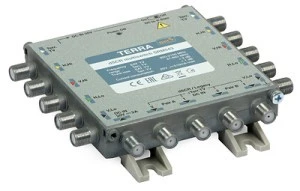

Multiswitch przelotowy SRM‑543 Terra z AGC ‑ klasa A z aktywnym torem TV system Digital SCR/Unicable

Multiswitch programowalny SRM-543 wyposażony został w dwie pary wyjść dSCR/Legacy + Terr. TV Out. Jednokablowy tryb dSCR umożliwia niezależny podział do 32 odbiorników satelitarnych SAT STB przy pomocy dwóch kabli koncentrycznych (aż do 16 odbiorników z każdego wyjścia, 16+16 konfiguracja domyślna) lub jeden kabel koncentryczny (32 odbiorniki z jednego wyjścia, po przeprogramowaniu za pomocą programatora PC102W R80561) dla każdej pary. Wyjście w trybie Legacy (zwykłe wyjście, jak w konwerterze typu Universal lub w klasycznych multiswitchach) umożliwia podłączenie klasycznego tunera satelitarnego.

Cechy wyróżniające:

W pełni zgodny z normą EN50494 - Unicable I, 8 UB - User Bands (8 kanałów),

W pełni zgodny z normą EN50607 - Unicable II, 32 UB - User Bands (32 kanały),

Dwie pary wyjść (4xdSCR/Legacy), dwa niezależne procesory,

Możliwe jest mieszanie odbiorników wspierających normę EN50607 i EN50494,

w tej samej sieci (8 x EN50494 + 24 x EN50607),

Wbudowany układ AGC - odpowiednio koryguje wzmocnienie sygnału, tak aby na jego wyjściu zapewnić stały poziom sygnału wynoszący 84 dBμV. Oznacza to, że instalator nie musi martwić się o korekcję sygnału na multiswitchu - zadbać musi jedynie o odpowiedni poziom sygnału na wejściu urządzenia,

Aktywny tor RTV,

W trybie dynamicznym umożliwia podział do sygnału do max. 32 odbiorników,

W trybie statycznym pracuje jako przemiennik IF/IF.

Multiswitch przelotowy SRM 543 R80543 to urządzenie, które umożliwia dystrybucję sygnału DVB-S/S2 z jednej pozycji satelitarnej, telewizji naziemnej DVB-T oraz radia analogowego/DAB przy pomocy jednego kabla kabla koncentrycznego w oparciu o technikę cyfrowego układania kanałów. Multiswitch przelotowy SRM 543 R80543 posiada pełne wsparcie dla odbiorników pracujących w dwóch trybach dynamicznych: SCR (Unicable I - 8 User Bans) oraz dSCR (Unicable II - 32 User Bands). Dostępny na wyjściu cyfrowy sygnał dostarczany do odbiorników końcowych z wykorzystaniem rozgałęźników satelitarnych pracujących w paśmie 5-2400 MHz. Wyposażony został w 5 wejść (cztery pary polaryzacja/pasmo (VL–HL–VH–HH) plus aktywny tor RTV) oraz 4 wyjścia: dSCR/Legacy. Jednokablowy tryb dSCR umożliwia niezależny podział do 32 odbiorników satelitarnych SAT STB przy pomocy dwóch kabli koncentrycznych (aż do 16 odbiorników z każdego wyjścia, 16+16 konfiguracja domyślna) lub jeden kabel koncentryczny (32 odbiorniki z jednego wyjścia, po przeprogramowaniu za pomocą programatora PC102W R80561) dla każdej pary. Wyjście w trybie Legacy (zwykłe wyjście, jak w konwerterze typu Universal lub w klasycznych multiswitchach) umożliwia podłączenie klasycznego tunera satelitarnego.

Domyślnie wszystkie wyjścia multiswitcha SRM-543 R80543 skonfigurowane są w trybie Legacy (odbiornik w tym celu wysyła sygnał sterujący: napięcie zasilające 14/18 V, sygnał przełączający 0/22 kHz) i przełączają się na Unicable, jeśli tylko otrzyma komendę DiSEqC zgodną ze standardem EN50494/EN50607 (tryb dynamiczny). Oznacza to, że na każdym z dwóch wyjść multiswitcha można dokonać podziału sygnału do maksymalnie 16 odbiorników przy pomocy jednego kabla koncentrycznego w standardzie EN50607.

Urządzenie pracować może w dwóch trybach:

tryb dynamiczny (DYNAMIC) - częstotliwości wyjściowe są stałe i każda jest przypisana do odbiornika (User Bands), maksymalnie podział sygnału przy pomocy jednego kabla koncentrycznego do 32 tunerów. Odbiorniki muszą być zgodne z normą EN50494/EN50607 (UNICABLE I/UNICABLE II).

tryb statyczny (STATIC) - zarówno częstotliwości wejściowe jak i wyjściowe są stałe, pracuje jako przemiennik IF/IF umożliwiając dystrybucję sygnału z 32 transponderów satelitarnych na nieograniczoną liczbę odbiorników.

Programowanie multiswitchy serii dSCR odbywa się za pomocą programatora PC102W R80561.

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.

W instalacjach bazujących na multiswichach stosować należy konwertery typu QUATRO.

Multiswitch wymaga zewnętrznego zasilacza np. PS202F 20V 2A R71468.
