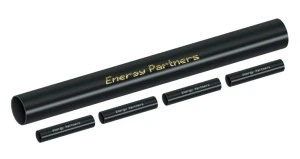

Mufa przelotowa do kabli 4‑żyłowych Y(A)KY 0.6/1kV (4 x 16‑70mm2) EP4‑2/16‑70

Zastosowanie:
Mufy przelotowe serii EP służą do łączenia jedno-, cztero- i pięciożyłowych kabli energetycznych niskiego napięcia o izolacji z tworzyw sztucznych.

Budowa:
Izolacja żył roboczych jest odtwarzana za pomocą rur termokurczliwych pogrubianych z wewnętrzną warstwą kleju termotopliwego. Zabezpieczenie mechaniczne i uszczelnienie zewnętrzne stanowi powłokowa rura termokurczliwa z klejem.

Przykładowe typy kabli: Y(A)KY, Y(A)KXS.

Specyfikacje: PN-EN 50393:2015.

Skład materiałów:

• rury termokurczliwe z klejem do odtworzenia izolacji;
• rury termokurczliwe z klejem do odtworzenia powłoki zewnętrznej;
• złączki kablowe (opcjonalnie);
• płótno ścierne;
• instrukcja montażu.

Typ	Liczba żył kabla	Przekrój znamionowy [mm²]
		Min.	Maks.
EP1-1/10-25	1	1 x 10	1 x 25
EP1-2/16-70		1 x 16	1 x 70
EP1-3/70-120		1 x 70	1 x 120
EP1-4/120-150		1 x 120	1 x 150
EP1-5/120-300		1 x 120	1 x 300
EP4-0/1.5-10	4	4 x 1.5	4 x 10
EP4-1/10-25		4 x 10	4 x 25
EP4-2/16-70		4 x 16	4 x 70
EP4-3/70-120		4 x 70	4 x 120
EP4-4/120-150		4 x 120	4 x 150
EP4-5/120-300		4 x 120	4 x 300
EP5-1/10-25	5	5 x 10	5 x 25
EP5-2/16-70		5 x 16	5 x 70
EP5-3/70-120		5 x 70	5 x 120
EP5-4/120-150		5 x 120	5 x 150
EP5-5/120-300		5 x 120	5 x 300

Zestawy ze złączkami oznaczane są symbolem - Z, po którym w przypadku złączek prasowanych podany jest odpowiedni przekrój żyły.
W przypadku zestawów wyposażonych w złączki śrubowe zakres zastosowania i numer zestawu ulega modyfikacji zgodnie z ograniczeniem wynikającym z zakresu zastosowania złączek.
