Zastosowanie:
Mufy przelotowe serii EP służą do łączenia jedno-, cztero- i pięciożyłowych kabli energetycznych niskiego napięcia o izolacji z tworzyw sztucznych.
Budowa:

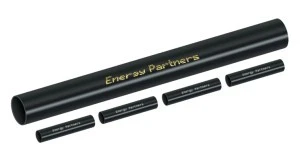

Izolacja żył roboczych jest odtwarzana za pomocą rur termokurczliwych pogrubianych z wewnętrzną warstwą kleju termotopliwego. Zabezpieczenie mechaniczne i uszczelnienie zewnętrzne stanowi powłokowa rura termokurczliwa z klejem.
Przykładowe typy kabli: Y(A)KY, Y(A)KXS.
Specyfikacje: PN-EN 50393:2015.
Skład materiałów:
Typ | Liczba żył kabla |
Przekrój znamionowy [mm²] | |
Min. | Maks. | ||
EP1-1/10-25 | 1 | 1 x 10 | 1 x 25 |
EP1-2/16-70 | 1 x 16 | 1 x 70 | |
EP1-3/70-120 | 1 x 70 | 1 x 120 | |
EP1-4/120-150 | 1 x 120 | 1 x 150 | |
EP1-5/120-300 | 1 x 120 | 1 x 300 | |
EP4-0/1.5-10 | 4 | 4 x 1.5 | 4 x 10 |
EP4-1/10-25 | 4 x 10 | 4 x 25 | |
EP4-2/16-70 | 4 x 16 | 4 x 70 | |
EP4-3/70-120 | 4 x 70 | 4 x 120 | |
EP4-4/120-150 | 4 x 120 | 4 x 150 | |
EP4-5/120-300 | 4 x 120 | 4 x 300 | |
EP5-1/10-25 | 5 | 5 x 10 | 5 x 25 |
EP5-2/16-70 | 5 x 16 | 5 x 70 | |
EP5-3/70-120 | 5 x 70 | 5 x 120 | |
EP5-4/120-150 | 5 x 120 | 5 x 150 | |
EP5-5/120-300 | 5 x 120 | 5 x 300 |
Zestawy ze złączkami oznaczane są symbolem - Z, po którym w przypadku złączek prasowanych podany jest odpowiedni przekrój żyły.
W przypadku zestawów wyposażonych w złączki śrubowe zakres zastosowania i numer zestawu ulega modyfikacji zgodnie z ograniczeniem wynikającym z zakresu zastosowania złączek.
