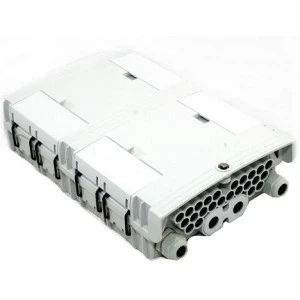

Mufa światłowodowa naścienna posiada cztery wejścia na kabel magistralny oraz 24 wyjść na kable abonenckie. Została zaprojektowana do montażu naściennego lub na słupie telekomunikacyjnym. Jej konstrukcja umożliwia łatwy montaż splitterów i adapterów (SC/LC).
Wykonana została na kompozycie tworzywa PC+ABS, które chroni przed ciężkimi warunkami atmosferycznymi, substancjami chemicznymi oraz wszelkiego rodzaju zanieczyszczeniami i pyłami.
Miejsce pod płytą zagospodarowane jest na ułożenie do 24 spawów światłowodowych oraz organizację włókien i cienkich przewodów. Wyjścia na kable abonenckie wyposażone są w gumowe uszczelnienia oraz tulejki z tworzywa sztucznego zapewniające szczelność urządzenia.
Dane techniczne:
- Mufo-przełącznica GFP-24N-WH
- Ilość wejść/wyjść: 4 wejścia na kabel magistralny; 16 wyjść na kable abonenckie
- Materiał: PC+ABS
- Kolor: Biały
- Maks. średnica kabli wejściowych: 16 mm
- Zintegrowana tacka spawów
- Wymiary: 342x210x85 mm
- Stopień ochrony: IP65
- Ilość spawów: 24 (przy podwójnym układaniu) + 3 dodatkowe na drugiej stronie płyty.
- Ilość miejsc na adaptery: 24 + 3 (SC simplex/LC duplex)
- Dławiki na kable wejściowe: 2 x PG19
- Temperatura eksploatacji: -35°C~+75°C
Najważniejsze funkcje:
- Ochrona spawów włókien światłowodowych przed oddziaływaniem warunków atmosferycznych oraz przed zagrożeniami mechanicznymi
- Odporność na substancje występujące w kanalizacji teletechnicznej
- Odporność na niskie i wysokie temperatury
- Odporność na promieniowanie UV
- Rozkładane wejścia na kable magistralne
- Montaż naścienny oraz do słupa telekomunikacyjnego
Zastosowanie:
- Głównie wykorzystywana w projektach FFTH i FTTB.
Wyposażenie:
- Metalowe obejmy zaciskowe (cybanty) – 4 szt.
- Osłonki spawów 40 mm – 24 szt.
- Plastikowe opaski zaciskowe - 10 szt.
- Tuba ochronna do rozprowadzania włókien,
- Kołki i wkręty do montażu naściennego - 4 kpl.
- Kluczyk do zamykania klapy – 1 szt.
W naszej ofercie znajdą Państwo szeroki asortyment F.O.:
- kable światłowodowe
- patchcordy i pigtaile
- przełącznice i mufy
- adaptery i osłonki spawów
- ściągacze izolacji, ucinaczki i obcinarki
- urządzenia testujące i pomiarowe
- stojaki z włóknem szklanym do przeciągania kabli
- spawarki światłowodowe
Szczelność IP65 (EN60529)
System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.
Prezentowany produkt posiada następujące właściwości:
- ochrona przed dostępem do części niebezpiecznych drutem
- ochrona pyłoszczelna
- ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony
