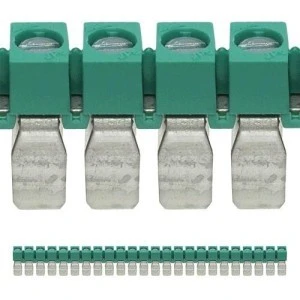

Mostek śrubowy izolowany to sprytne rozwiązanie ułatwiające pracę niejednego elektryka. Tzw. zwieracze stosowane są w celu tworzenia wspólnych potencjałów sygnałowych lub zasilających.
Zaprojektowany do efektywnego łączenia bloków złącz w systemach EURO 6, mostek 24-polowy oferuje prostą, uniwersalną i bezpieczną instalację.
Dane techniczne
- Producent: Morsettitalia
- Kod producenta: MI-43621240000005
- Przekrój przewodu: 6 mm²
- Polaryzacja: 24-polowa
- Typ mocowania: przykręcany
- Izolacja: tak
- Kolor: zielony
- Szerokość: 8mm
- Długość: 169 mm
- Prąd nominalny: 50 A
- Śruba – moment dokręcania: M3 – 0,6Nm / 7.1 Lb-In
Instrukcje skracania do zmniejszonych polaryzacji:
- Trzymaj mostek obiema rękami, trzymając metalowy mostek odpowiednio po prawej i lewej stronie od 2 biegunów, które chcesz odciąć.
- Zgięcie mostka wielokrotnie w górę i w dół (zazwyczaj wystarczą 2 razy) aż do uszkodzenia części.
- Usuń mały kawałek z resztą, która pozostaje w jednej z dwóch części, co gwarantuje odległość izolacji w przypadku stosowania kolejnych po sobie mostków.
Obcinanie części izolacyjnych z wkrętami:
- Aby uzyskać wymaganą liczbę biegunów, przetnij izolacyjne części z wkrętami i kontynuuj montaż zgodnie z poniższą sekwencją.
- Mostki są gotowe do przykręcenia do bloków zaciskowych serii EURO 6.
