S4AO 1100P0
Moduł wyjść analogowych
1:4 wyjścia 0-20mA
1:zasil. 85-253Vac / 90-300Vdc
00:wykonanie standardowe
P:wersja polska
0:bez dodatkowych wymagań

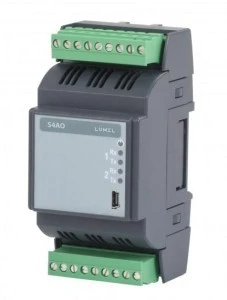

4-kanałowy moduł wyjść analogowych S4AO jest przeznaczony do konwersji danych cyfrowych, przesyłanych magistralą RS485 za pomocą protokołu MODBUS, na standardowe sygnały analogowe: prądowe, lub napięciowe.
Sygnały wyjściowe są podzielone na 2 grupy po 2 wyjścia, które są izolowane od siebie. RS-485 oraz port USB są odizolowane od sygnałów wyjścia i zasilania.
Konfiguracja modułu może być wykonana przez USB, lub jeden z interfejsów RS-485 za pomocą darmowego programu e-Con.
Moduł S4AO realizuje następujące funkcje:
- konwersja sygnałów cyfrowych na 4 sygnały analogowe
- obsługa dwóch niezależnych interfejsów MODBUS
- RS-485 Modbus Slave
- RS-485 Modbus Master, który odczytuje dane z innych urządzeń Slave.
- Kontrola zwarcia na wyjściach napięciowych,
- Zegar, licznik czasu pracy, powyżej górnego i poniżej dolnego progu.
Moduły można łączyć poprzez wewnętrzny interfejs RS485 w celu zwiększenia ilości wyjść analogowych.
Programowanie modułów może odbywać się przez USB bez konieczności podłączania napięcia zasilającego.
Przyrząd ma modułową obudowę na szynę typu S zgodnie z normą PN-EN 62208 (miernik ma szerokość 3 modułów), do montażu na szynie TS35 w typowych szafkach instalacyjnych.
Wymiary zewnętrzne: 53 X 110 X 60 mm
