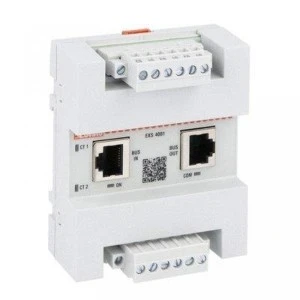

Moduł pomiaru prądu, 2 wejścia trójfazowe lub 6 wejść jednofazowych
Charakterystyka robocza modułu EXS4001
– zasilanie tym samym przewodem co komunikacja (podłączenie 5 lub więcej modułów pomiaru prądu EXS4001 wymaga zastosowania zasilacza 24VDC/0,2A)
– wejściowy prąd znamionowy: 5A lub 1A, przez zewnętrzny przekładnik prądowy
– dokładność pomiaru (IEC/BS 61557-12):
• prąd: klasa 0,5 (Iref = 5AAC)
• moc: klasa 1 (czynna), klasa 2 (bierna)
• współczynnik mocy: klasa 1
• THD i harmoniczne prądu: klasa 5
• energia czynna: klasa 1
• energia czynna: klasa 1 (IEC/EN/BS 62053-21)
• energia bierna: klasa 2 (IEC/EN/BS 62053-23)
– montaż na szynie 35mm (IEC/EN/BS 60715).
