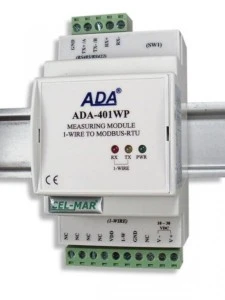

Moduł pomiarowy 1-WIRE na MODBUS-RTU ADA-401WP - zasilany napięciem 10-24-30 V DC adresowalny moduł pomiarowy dla czujników z interfejsem 1-WIRE ADA-401WP z zaimplementowanym protokołem MODBUS-RTU.
Informacje o produkcie:
Zastosowanie cyfrowych czujników temperatury, wilgotności względnej, ciśnienia atmosferycznego z intefejsem 1-WIRE, które zmierzoną wartość pomiaru przekazują za pomocą protokołu transmisji danych eliminuje wpływ długości przewodów na pomiar jak ma to miejsce w systemach bazujących na analogowym przetwarzaniu sygnału. Zaletą stosowania cyfrowych czujników jest również znacznie łatwiejsze niż w rozwiązaniach standardowych (analogowych) prowadzenie procedur testowych, które pomagają wyeliminować niesprawne elementy systemu. Jednak komunikacja z czujnikami 1-WIRE nie należy do najprostszych i trudno jest ją zaimplementować w sterownikach przemysłowych. Rozwiązaniem tej niedogodności jest adresowalny moduł pomiarowy dla czujników z interfejsem 1-WIRE ADA-401WP z zaimplementowanym protokołem MODBUS-RTU. Umożliwia on na bazie magistrali RS485 i protokołu MODBUS-RTU budowanie sieci z adresowalnymi węzłami, do których można podłączyć wiele czujników z interfejsem 1-WIRE. Zastosowanie modułu pomiarów ADA-401WP jako adresowalnego węzła dla magistrali 1-WIRE pozwala na zwiększenie odległości do 1200m między urządzeniami 1-WIRE a komputerem PC z oprogramowaniem monitorującym typu SCADA czy innym urządzeniem typu MASTER np. sterownikiem PLC. Zastosowanie dodatkowego konwertera RS232 / RS485 ADA-1040 lub USB/RS485 ADA-I9140 umożliwia monitorowanie modułów ADA-401WP poprzez interfejs RS-232 lub USB z komputera klasy PC wyposażonego w odpowiednie oprogramowanie typu SCADA. ADA-401WP wyposażony jest w listwę zacisków śrubowych dla skrętkowych połączeń magistrali 1-WIRE i RS-485, a także do podłączenia zasilania. Ochronę przeciwprzepięciową na każdej linii RS-485 wykonano na bazie diod przeciwprzepięciowych 600W i bezpieczników. ADA-401WP przystosowany jest do zasilania z zewnętrznego źródła napięcia stałego stabilizowanego, którego wartość powinna zawierać się w granicach od 10V= do 30V=, pobór mocy 3W. Posiada również wbudowane zabezpieczenie przed odwrotną polaryzacja zasilania.
Dane techniczne:
- Możliwość tworzenia na bazie magistrali RS485 sieci z adresowalnymi węzłami do których podłączane są czujniki 1-WIRE,
- Konwersja protokołu 1-WIRE na MODBUS-RTU,
- Wspierane układy z interfejsem 1-WIRE : DS1820, DS18S20, DS18B20, DS1822, DS2438Z, DS2401.
- Odczyt pomiaru temperatury, wilgotności, ciśnienia atmosferycznego z 64 cyfrowych czujników,
- Długość magistrali 1-WIRE do 300m - zależna od ilości czujników, sposobu ich połączenia, użytych kabli,
- Rozdzielczość pomiaru zależna od zastosowanych czujników 0.50°C dla DS1820, DS18S20, 0.0625°C dla DS18B20, DS1822,
- Prędkość transmisji danych na magistrali RS-485 - do 230,4 kbps,
- Prędkość transmisji na magistrali 1-WIRE – standard: do 16,3 kbps ,
- Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane, pobór mocy do 3W w zależności od liczby i typu czujników,
- Izolacja galwaniczna między interfejsem RS-485 a zasilaniem 3kV=,
- Optoizolacja miedzy interfejsem RS-485 a 1-WIRE w torze sygnałowym ~3kV=,
- Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
- Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN EN 50022,
- Wymiary obrysu obudowy (SZ x W x G) 53mm x 90mm x 62mm,
- Przyłączenie magistrali RS-485 i 1-WIRE przez złącza śrubowe,
- Wbudowane zabezpieczenie przeciw zwarciowe i przeciwprzepięciowe na liniach RS-485 i 1-WIRE,
- Wbudowane zabezpieczenie przed odwrotnym podłączeniem zasilania.
W zestawie:
- Moduł pomiarowy 1-WIRE na MODBUS-RTU ADA-401WP
- CD-ROM z oprogramowaniem ADAUtil
- rezystory terminujące Rt=120 ohm (2 szt)
- instrukcja obsługi
Moduł pomiarowy 1-WIRE na MODBUS-RTU ADA-401WP jest produkowany w Polsce przez Zakład Informatyki i Elektroniki CEL-MAR Sp. Jawna. Firma specjalizuje się w produkcji kompleksowych rozwiązań w zakresie urządzeń szeregowej transmisji danych (konwertery, separatory itp.). Produkuje niezawodne i niespotykane rozwiązania, które pozwalają integrować urządzenia z różnymi interfejsami w ramach jednej sieci przemysłowej. Konwertery interfejsów RS232, RS485, RS422, Pętli Prądowej (CL), Światłowodu (FO), ETHERNET tworzą warstwę sprzętową integracji sieci. Natomiast konwertery adresowalne, prędkości transmisji i protokołów pozwalają na integrację urządzeń pracujących z różnymi prędkościami transmisji czy protokołami. Urządzenia znalazły zastosowanie:
- W systemach automatyki kolejowej,
- W systemach automatyki przemysłowej,
- W systemach telemechaniki,
- W systemach kontroli dostępu,
- Przy łączeniu kas fiskalnych, wag elektronicznych, itp.,
- W serwisie sterowników, przetworników pomiarowych, kas fiskalnych, wag elektronicznych.
