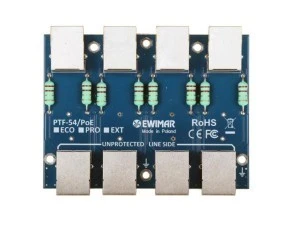

Moduły serii PTF-54-ECO, to nowe urządzenia, posiadające poprawione parametry transmisyjne i wytrzymałościowe dla długookresowych odciążeń prądowych. Strojone obwody drukowane i lepszej jakości gniazda RJ-45, zapewniają mniejsze przesłuchy i tłumienia linii transmisyjnych a nowe rozwiązania oraz komponenty dostarczają poprawną obsługę i ochronę PoE do 60W (HiPoE).
PTF-54-ECO/PoE przeznaczony jest do budowy wielokanałowych systemów ochrony przeciwprzepięciowej sieci LAN 10Mbit lub 100Mbit, między innymi do ochrony komputerów, switchy, sterowników PLC, systemów telewizji przemysłowej i innych urządzeń zainstalowanych wewnątrz budynków.
Moduł posiada skuteczność udarową minimum 100A na każdy obwód przewodu LAN z bezpośrednim odprowadzaniem ładunku do ziemi. Dodatkowym wyposażeniem są obwody chroniące podłączone urządzenia przed wzrostem zasilania PoE, co może być wynikiem zaindukowanych prądów udarowych w trakcie wyładowania, ale także w wyniku uszkodzenia się zasilacza PoE. Moduły serii PTF-54 współpracują z zasilaniem PoE w standardach z IEEE: 802.3af, 802.3at oraz 802.3bt - typ 3 (HiPoE, UPOE).
Kompatybilny jest ze standardami Ethernet 10Base-T oraz 100Base-TX i może być używany z okablowaniem kategorii 5, 5e oraz 6 a dzięki zastosowaniu ekranowanych gniazd, zapewnia pełną kontynuację ekranu przewodów FTP. Ze względu na wewnętrznie połączone pary 4,5 i 7,8 które w wymienionych standardach są używane wyłącznie do zasilania PoE, moduł nie może być elementem biorącym w udziału w pomiarach parametrów okablowania.
Moduł może być montowany w obudowach plastikowych PTF-5-BOX (1szt) oraz w panelach PTU/PTF-5-RACK (do 4 szt), tworząc jednolite wielokanałowe systemy ochronne lub przez zastosowanie różnych modułów, systemy o zróżnicowanym przeznaczeniu i poziomie ochronnym.
Wszystkie moduły serii PTF-54 posiadają uziemienie przez śruby montażowe obudowy Rack, dlatego ewentualna rozbudowa lub wymiana modułu jest bardzo łatwa i nie wymaga dodatkowych czynności. Podłączenie całego urządzenia do uziomu wykonywane jest za pomocą dołączonego przewodu, mocowanego do wspólnego punktu uziemiającego.
|
NAZWA PARAMETRU
|
WARTOŚĆ
|
|
Linia danych
|
|
Ilość kanałów LAN
|
4
|
|
Obsługiwane typy sieci LAN
|
10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6
|
|
Złącze wejściowe (przewód)
|
Gniazdo RJ-45
|
|
Złącze wyjściowe (urządzenie)
|
Gniazdo RJ-45
|
|
Rodzaje stosowanych przewodów
|
UTP / FTP kategorii 5, 5e i 6
|
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC
|
|
Napięcie maksymalne pracy trwałej (linia-ziemia) UC
|
110V DC
|
|
Poziom ochrony 1kV/µs (linia-ziemia) UP
|
600V
|
|
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp
|
100A
|
|
Napięcie znamionowe DC (linia-linia) UN
|
3,3V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
3,5V DC
|
|
Poziom ochrony 1kV/µs (linia-linia) UP C3
|
20V
|
|
Prąd wyładowczy (8/20µS, linia-linia ) Iimp
|
100A
|
|
Chronione Linie
|
1-2, 3-6
|
|
Pojemność (linia-linia) @1MHz
|
6-15pF
|
|
Pojemność (linia-ziemia) @1MHz
|
1-2pF
|
|
Rezystancja szeregowa
|
2,2? / linię
|
|
Prąd znamionowy IN
|
300mA / linię
|
|
Ilość stopni ochronnych
|
1 (hybrydowy)
|
|
Linia PoE
|
|
Napięcie znamionowe DC (linia-linia) UN
|
58V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
64V DC
|
|
Poziom ochrony UP
|
93V
|
|
Prąd wyładowczy (8/20µS, linia-linia) Iimp
|
100A
|
|
Prąd wyładowczy (8/20µS, linia-ziemia) Iimp
|
100A
|
|
Chronione pary
|
(1+2)-(3+6), (4+5)-(7+8)
|
|
Standard pracy PoE
|
zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
|
|
Straty mocy PoE na obwodach ochronnych
|
IEEE 802.3af, opcja A: 0,23W @48VDC
IEEE 802.3af, opcja B: 0,13W @48VDC
IEEE 802.3at, opcja A: 0,68W @54VDC
IEEE 802.3at opcja B: 0,35W @54VDC
IEEE 802.3bt,, typ 3 opcja AB: 0,8W @54VDC
*) dane dla maksymalnego przewidzianego obciążenia
|
|
Cechy wspólne
|
|
Wymiary
|
100 x 80 x 18 (mm)
|
|
Zastosowanie
|
Wewnątrz
|
|
Sposób montażu
|
Montaż w obudowie plastikowej lub w obudowie RACK 19"
|
|
Szczelność obudowy
|
nie dotyczy
|
|
Temperatura pracy
|
-30oC~60oC
|
