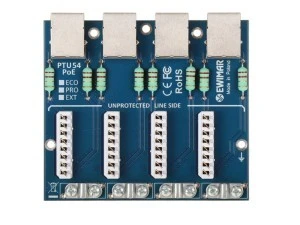

4-kanałowy moduł PCB, przeznaczony bo budowy wielokanałowych systemów ochrony przeciwprzepięciowej sieci LAN. Dzięki zastosowaniu złącz LSA (Krone) po stronie niechronionej, posiada podwójną funkcjonalność: Patch-panel zakończenia przewodów LAN + ochronnik przeciwprzepięciowy o podwyższonej wytrzymałości udarowej dla każdej żyły przewodu. Bezpośrednie odprowadzanie dużych ładunków do ziemi bez elementów pośredniczących (zapętlenia przez transformatory lub sprzęganie przez układy diodowe), zapewniają łączną ochronę na poziomie 14kA dla przewodu FTP.
Posiada lepsze parametry transmisyjne i wytrzymałościowe dla długookresowych odciążeń prądowych, w porównaniu do wcześniejszych modeli. Strojone obwody drukowane i lepszej jakości gniazda RJ-45, zapewniają mniejsze przesłuchy i tłumienia linii transmisyjnych a nowe rozwiązania oraz komponenty zapewniają poprawną obsługę i ochronę zasilania PoE do 60W (HiPoE).
Na bazie modułów PTU-54-PRO/PoE, można budować systemy ochrony przeciwprzepięciowej sieci LAN 10Mbit lub 100Mbit, służą one do ochrony między innymi komputerów, switchy, sterowników PLC, systemów telewizji przemysłowej IP-CCTV i innych urządzeń zainstalowanych na zewnątrz budynków.
Dodatkowym wyposażeniem są obwody chroniące urządzenia zasilane przez pasywne lub aktywne linie PoE, gdzie uszkodzenie może powstać w wyniku zaindukowanych prądów udarowych w trakcie wyładowania atmosferycznego, ale także w wyniku uszkodzenia się zasilacza PoE. Moduły serii PTU-54 współpracują z zasilaniem PoE w wielu standardach IEEE, w tym: 802.3af, 802.3at oraz 802.3bt - typ 3 (HiPoE, UPOE).
Kompatybilny jest z sieciami Ethernet 10Base-T oraz 100Base-TX i może być używany z okablowaniem kategorii 5, 5e oraz 6 a dzięki zastosowaniu ekranowanych gniazd, zapewnia pełną kontynuację ekranu przewodów FTP. Ponieważ w sieciach tego typu pary 4,5 i 7,8 są używane wyłącznie do zasilania PoE, zostały one pogrupowane, dlatego moduł nie może być elementem biorącym w udziału w pomiarach parametrów okablowania kategorii 5e, 6 lub wyższych.
Moduł może być montowany w obudowie 1U, model PTU/PTF-5-RACK (do 4 szt), tworząc kompletne wielokanałowe systemy ochronne. Przy zastosowaniu różnych modułów, uzyskujemy systemy o zróżnicowanym przeznaczeniu i poziomie ochronnym.
Wszystkie moduły serii PTU-54 posiadają uziemienie przez śruby montażowe obudowy Rack, dlatego ewentualna rozbudowa lub wymiana modułu jest bardzo łatwa i nie wymaga dodatkowych czynności. Podłączenie całego urządzenia do uziomu wykonywane jest za pomocą dołączonego przewodu, mocowanego do wspólnego punktu uziemiającego.
|
NAZWA PARAMETRU
|
WARTOŚĆ
|
|
Linia danych
|
|
Ilość kanałów LAN
|
4
|
|
Obsługiwane typy sieci LAN
|
10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6
|
|
Złącze wejściowe (przewód)
|
Złącze LSA (Krone)
|
|
Złącze wyjściowe (urządzenie)
|
Gniazdo RJ-45
|
|
Rodzaje stosowanych przewodów
|
UTP / FTP kategorii 5, 5e i 6
|
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC
|
|
Napięcie maksymalne pracy trwałej (linia-ziemia) UC
|
110V DC
|
|
Poziom ochrony 1kV/μs (linia-ziemia) UP
|
600V
|
|
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp
|
2kA na każdą żyłę przewodu (14kA łącznie)
|
|
Napięcie znamionowe DC (linia-linia) UN
|
3,3V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
3,5V DC
|
|
Poziom ochrony 1kV/μs (linia-linia) UP C3
|
20V
|
|
Prąd wyładowczy (8/20µS, linia-linia ) Iimp
|
100A
|
|
Chronione Linie
|
1-2, 3-6
|
|
Pojemność (linia-linia) @1MHz
|
6-15pF
|
|
Pojemność (linia-ziemia) @1MHz
|
1-2pF
|
|
Rezystancja szeregowa
|
2,2 / linię
|
|
Prąd znamionowy IN
|
300mA / linię
|
|
Ilość stopni ochronnych
|
2 (GDT, TVS)
|
|
Element odsprzęgający
|
Rezystor udarowy
|
|
Linia PoE
|
|
Napięcie znamionowe DC (linia-linia) UN
|
58V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
64V DC
|
|
Poziom ochrony UP
|
93V
|
|
Prąd wyładowczy (8/20µS, linia-linia) Iimp
|
100A
|
|
Prąd wyładowczy (8/20µS, linia-ziemia) Iimp
|
2kA
|
|
Chronione pary
|
(1+2)-(3+6), (4+5)-(7+8)
|
|
Standard pracy PoE
|
zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
|
|
Straty mocy PoE na obwodach ochronnych
|
IEEE 802.3af, opcja A: 0,6W @48VDC
IEEE 802.3af, opcja B: 0,35W @48VDC
IEEE 802.3at, opcja A: 1,6W @54VDC
IEEE 802.3at opcja B: 0,6W @54VDC
IEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC
*) dane dla maksymalnego przewidzianego obciążenia
|
|
Cechy wspólne
|
|
Wymiary
|
100 x 90 x 18 (mm)
|
|
Zastosowanie
|
Wewnątrz
|
|
Sposób montażu
|
Montaż w obudowie RACK 19"
|
|
Szczelność obudowy
|
nie dotyczy
|
|
Temperatura pracy
|
-30ºC~60ºC
|
