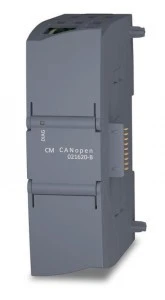

Moduł CM CANopen dla sterownika Siemens Simatic S7-1200 umożliwia podłączenie dowolnego urządzenia CANopen lub CAN 2.0A. Moduł CM CANopen, podłączony do interfejsu modułu komunikacyjnego S7-1200 stanowi most między urządzeniami CANopen lub CAN a sterownikiem PLC.
ZALETY
Wtykowy moduł master/slave CANopen dla SIMATIC S7-1200
Łączy do 16 urządzeń CANopen slave w trybie master
256 bajtów wejściowych i 256 bajtów wyjściowych na moduł
do 3 modułów CM CANopen może być podłączonych do jednego S7-1200
diagnostyczne diody LED
pełna integracja z katalogiem sprzętu TiA Portal
konfiguacja CANopen poprzez dołączony program CM CANopen Configuration Studio
Obsługa transparentnych protokołów CAN 2.0A
Dostępne wstępnie zbudowane bloki funkcyjne do łatwego programowania w TIA Portal
Zgodny ze specyfikacją CiA 301 v. 4.2 i CiA 302 v. 4.1
3 lata gwarancji
ZAWARTOŚĆ KOMPLETU
moduł CM CANopen
zaślepki
kabel USB
CD z kompletem danych:
program konfiguracyjny CM CANiopen Configuration Studio
broszura
instrukcja użytkownika
przewodnik instalacyjny
video - jak skonfigurować
pliki konfiguracyjne (HSP - TIA Portal)
Dane techniczne
PKWiU
26.20.15.0
IO link master
Kategoria ochrony przeciwwybuchowej dla gazów
Brak
Rodzaj transmisji danych
Szeregowy
Obsługa protokołu PROFIBUS
Obsługa protokołu INTERBUS
Obsługa protokołu EIB
Obsługa protokołu Data-Highway
Obsługa protokołu SUCONET
Obsługa protokołu PROFINET IO
Obsługa protokołu SERCOS
Obsługa protokołu EtherNet/IP
Obsługa protokołu DeviceNet Safety
Obsługa protokołu PROFIsafe
Obsługa innych protokołów
Standard radiowy WLAN 802.11
Wyposażenie eksploatacyjne (Ex ia)
Wysokość [mm]
100
Szerokość [mm]
30
Standard komunikacji bezprzewodowej GSM
Liczba złączy sprzętowych szeregowych TTY
0
Liczba interfejsów sprzętowych bezprzewodowych
0
Liczba złączy sprzętowych Industrial Ethernet
0
Liczba złączy sprzętowych RS232
0
Liczba złączy sprzętowych RS485
0
Liczba złączy sprzętowych innych
1
Z interfejsem optycznym
Z separacją galwaniczną
Kategoria ochrony przeciwwybuchowej dla pyłów
Brak
Obsługa protokołu TCP/IP
Obsługa protokołu CAN
Obsługa protokołu ASI
Obsługa protokołu MODBUS
Obsługa protokołu DeviceNet
Obsługa protokołu LON
Obsługa protokołu PROFINET CBA
Obsługa protokołu Foundation Fieldbus
Obsługa protokołu AS-Interface Safety at Work
Obsługa protokołu INTERBUS-Safety
Obsługa protokołu SafetyBUS p
Standard radiowy Bluetooth
Redundancja
Wyposażenie eksploatacyjne (Ex ib)
Głębokość [mm]
72
Standard komunikacji bezprzewodowej GPRS
Standard komunikacji bezprzewodowej UMTS
Liczba złączy sprzętowych równoległych
0
Prędkość transmisji [kBps]
1000
Liczba złączy sprzętowych PROFINET
0
Liczba złączy sprzętowych RS422
0
Liczba złączy sprzętowych USB
1
Dane logistyczne
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Wraz z modułem dostarczany jest program konfiguracyjny na CD - CM CANopen Configuration Studio
Minimalne wymagania: 2 GB RAM, resolution 1024x768, Windows XP SP3/Vista/7/8
