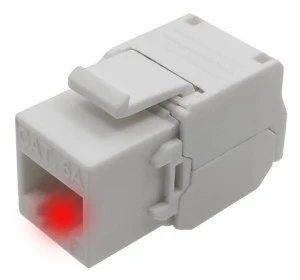

Beznarzędziowe gniazdo modularne z funkcją identyfikacji świetlnej, w technologii NaviLED od WIREARTE.
Pozwala na prostą identyfikację poszczególnych torów transmisyjnych i gniazd w sieci teletechnicznej.
Gniazda nieekranowane przeznaczone są do stosowania w środowisku nienarażonym na zakłócenia elektromagnetyczne. Technologia beznarzędziowa pozwala na szybką i prostą terminację gniazd. Poprzez jeden ruch zamykający obudowę modułu na rozszytym kablu, wszystkie 8 żył kabla terminuje się jednocześnie na złączu IDC. Ta metoda gwarantuje zakończenie wszystkich żył z tą samą siłą docisku.
Moduł przystosowany jest do zabudowy modularnej Mediabox oraz wyposażania tzw. pustych patchpaneli keystone.
Zamontujemy go w:
- ramkach wyposażonych w supporty,
- puszkach podłogowych,
- kolumnach wysuwanych z blatu,
- listwach,
- korytach naściennych przystosowanych do montażu osprzętu Mediabox.
Uniwersalny rozmiar modułów systemu Mediabox (22,5 × 45 mm lub 45 × 45 mm) pozwala na stosowanie ich we wszelkich systemach modułowych m.in. Legrand Mosaic, Kontakt Simon K45 oraz innych opartych na standardzie 45 × 45 mm.
Najważniejsze zalety:
- Funkcja identyfikacji świetlnej NaviLED – umożliwia łatwą identyfikację poszczególnych gniazd i torów transmisyjnych w sieci
- Beznarzędziowa terminacja – szybka i prosta instalacja bez użycia narzędzi, zapewniając równomierne dociskanie wszystkich żył kabla
- Wszechstronność – typ Keystone Jack, kompatybilny z RJ45, RJ12, RJ11, odpowiedni do instalacji w panelach krosowych, gniazdach ściennych i innych elementach osprzętu montażowego
- Nieekranowane gniazdo – idealne do stosowania w środowiskach nienarażonych na zakłócenia elektromagnetyczne
- Kategoria 6A – przeznaczone do transmisji danych z prędkością do 10 000 Mbps (10 Gigabit Ethernet 10GBASE-T)
- Kompatybilność z PoE – obsługuje zasilanie PoE++ High Power (typ 4) IEEE 802.3bt 100 W na 4 parach (4PPoE)
Dane techniczne
Ogólne
- Producent: ALANTEC
- Kod producenta: MB007L
- Kategoria: 6A
- Klasa: EA (norma 500 MHz) o rozszerzonej charakterystyce do 650 MHz / 10 Gb/s
- Ekran: nie
- Rodzaj: beznarzędziowy (jednakże do terminacji modułu można również zastosować dedykowany nóż LSA NI004)
Korpus
- Materiał: polikarbon spełniający wymogi UL 94 V-0
Gniazdo
- Trwałość wg norm: > 750 cykli
- Trwałość wg badań: > 1000 cykli
- Materiał styków: fosforobrąz
- Powłoka styków: 50 μcalowa warstwa złota na 40 μcalowej warstwie niklu
- Siła docisku styków: 100 g na styk
- Siła rozłączania: 50N przez 60s
Złącze szczelinowe
- Sekwencja: 568A/B
- Materiał noży: fosforobrąz ze 100 μcalowa warstwą cyny
- Przyjmuje przewody: 22-24AWG
- Korpus: plastik odporny na ogień, zgodny z UL 94 V-0
Płytka PCB
- Materiał: laminat FR4 o grubości 1,6 mm
Parametry elektryczne
- Maks. wartość prądu: 1,5 A
- Rezystancja izolacji: 500 MΩ @ 100 Vdc
- Odporność napięciowa: 1000 Vac RMS @60Hz przez 60s
- Rezystancja styków: 20 mΩ
- Rezystancja noży IDC: 2,5 mΩ
Zasilanie PoE
- Rodzaj: PoE++ High Power (typ 4) IEEE 802.3bt 100 W
Zakres temperatur
- Przechowywania: -40~75°C
- Pracy: -20~75°C
- Wilgotność maks.: ~93%
Mediabox
System Mediabox to uniwersalny system montażu osprzętu pozwalający na niemal dowolną konfigurację modułów, gniazd, łączników itp. w gotowy zestaw.
Jednakowy wymiar stosowany przez wszystkich producentów i szeroki wybór elementów pozwala na złożenie gotowego zestawu według preferencji użytkownika, co daje duże możliwości dostosowywania sprzętu do obecnych wymagań.
Budowa modułowa systemu Mediabox znacząco ułatwia przygotowanie estetycznej i funkcjonalnej instalacji audio-video-data dla Twojego domu, biura czy też sali konferencyjnej.
Moduły systemu Mediabox idealnie nadają się do stworzenia spersonalizowanego zestawu gniazd w pobliżu sprzętu audio, kina domowego lub stanowiska pracy.
