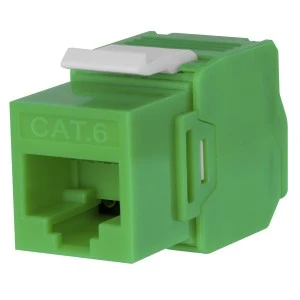

Gniazdo modularne RJ45 typu keystone, beznarzędziowe, służące do budowy punktów abonenckich oraz pól krosowych w instalacjach wewnętrznych, poziomych i pionowych sieci teleinformatycznych.
Moduł keystone NEKU został przeznaczony do zabudowy modularnej Mediabox 45x45 oraz wyposażania tzw. „pustych” patchpaneli keystone. Uniwersalny rozmiar modułów systemu Mediabox (22,5x45mm lub 45x45mm) pozwala na stosowanie ich we wszelkich systemach modułowych m.in. Legrand Mosaic, Kontakt Simon K45 oraz innych opartych na standardzie 45x45mm.
Najważniejsze zalety:
- Szybkie mocowanie na zatrzask (w adapterach Mediabox lub tzw. pustym patchpanelu)
- Beznarzędziowe zarabianie modułu poprzez zamocowanie żył w prowadnicy, wciśnięcie prowadnicy do modułu i zatrzaśnięcie jego obudowy
- Złącze szczelinowe typu IDC LSA dla kabli sieciowych o AWG 22-24
- Kolorowe kodowanie złącza zgodnie ze schematem rozszycia T568A i T568B
- Złącza szczelinowe pozwalają za pomocą specjalnej prowadnicy na umocowanie żył bez pomocy specjalistycznych narzędzi
- Szybka i bezproblemowa instalacja
- Część modułowego systemu Mediabox, pozwalającego na różną konfigurację gniazd
Moduł beznarzędziowy
Rozwiązanie zastosowane w beznarzędziowych modułach keystone pozwala na zmontowanie całego toru transmisyjnego bez konieczności użycia specjalnych narzędzi. Cały proces instalacyjny jest szybki i komfortowy. Zarobienie gniazd beznarzędziowych zajmuje 1/3 standardowego czasu wykonania opartego o system narzędziowy. Wedle upodobań instalatora gniazda można również terminować metodą klasyczną, narzędziem uderzeniowym IDC LSA.
Zastosowanie:
Dzięki zastosowaniu specjalnych, uniwersalnych mocowań gniazda modularne NEKU można montować w dowolnych elementach takich jak puste panele krosowe, puszki naścienne, podłogowe itp. Zamontowane w adapterach 45x45 mogą zostać umieszczone w ramkach wyposażonych w supporty, puszkach podłogowych, kolumnach wysuwanych z blatu, listwach i korytach naściennych przystosowanych do montażu osprzętu Mediabox. Tory klasy E kategorii 6 przewidziane są do pracy przy częstotliwościach do 250 MHz (wg norm), z przepływnością binarną do 1-10 Gb/s (w zależności od rodzaju i długości przewodu).
Specyfikacja:
- Producent: NEKU
- Symbol: 25.5121
- Typ modułu: keystone beznarzędziowy
- Kategoria i rodzaj modułu: kat.6 UTP
- Typ gniazda: RJ45 (8P8C)
- Kolor: zielony
- Wymiary całkowite: 24 x 16,2 x 37,5 mm
- Temperatura pracy: -40°C do 80°C
- Maksymalna wartość prądu: 1,5 A
- Rezystancja: < 20 mΩ
- Rezystancja izolacji: > 500 MΩ
- Płyta PCB: laminat FR4
Dane techniczne:
Gniazdo:
- Materiał wykonania gniazda: termoplastyczne tworzywo ABS spełniajace wymogi UL 94 V-0
- Materiał wykonania styków: fosforobrąz
- Materiał pokrycia styków: 1,25 μm warstwa złota na 2,5 μm warstwie niklu
- Trwałość: > 750 cykli
- Siła docisku styków: > 100g
- Siła rozłączania: 15 kg
Złącze szczelinowe:
- Typ złącza szczelinowego: IDC LSA typu Krone
- Sekwencja kodowania połączeń: T568A / T568B
- Przystosowane dla przewodów: 22 - 24 AWG (drut/linka)
- Trwałość: > 200 cykli
- Materiał wykonania styków: fosforobrąz
- Materiał pokrycia styków: warstwa cyny
- Materiał wykonania złączy: termoplastyczne tworzywo ABS spełniające wymogi UL 94 V-0
System Mediabox
Uniwersalny system montażu osprzętu pozwalający na niemal dowolną konfigurację modułów, gniazd, łączników itp. w gotowy zestaw. Jednakowy wymiar stosowany przez wszystkich producentów i szeroki wybór elementów pozwala na złożenie gotowego zestawu według preferencji użytkownika, co daje duże możliwości dostosowywania sprzętu do obecnych wymagań. Budowa modułowa systemu Mediabox znacząco ułatwia przygotowanie estetycznej i funkcjonalnej instalacji audio-video-data dla Twojego domu, biura czy też sali konferencyjnej. Moduły systemu Mediabox idealnie nadają się do stworzenia spersonalizowanego zestawu gniazd w pobliżu sprzętu audio, kina domowego lub stanowiska pracy.
