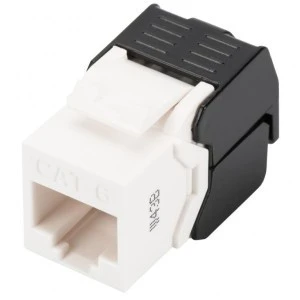

Gniazdo modularne RJ45 typu keystone, nieekranowane, beznarzędziowe. Służy do budowy zarówno punktów abonenckich, jak i pól krosowych w instalacjach wewnętrznych, poziomych i pionowych sieci teleinformatycznych, zagrożonych oddziaływaniem zakłóceń elektromagnetycznych.
Prezentowany moduł keystone został przeznaczony do zabudowy modularnej Mediabox oraz wyposażania tzw. „pustych” patchpaneli keystone. Montując go w adaptery możemy umieścić go ramkach wyposażonych w supporty, puszkach podłogowych, kolumnach wysuwanych z blatu, listwach i korytach naściennych przystosowanych do montażu osprzętu Mediabox.
Uniwersalny rozmiar modułów systemu Mediabox (22,5x45mm lub 45x45mm) pozwala na stosowanie ich we wszelkich systemach modułowych m.in. Legrand Mosaic, Kontakt Simon K45 oraz innych opartych na standardzie 45x45mm.
System Mediabox
Uniwersalny system montażu osprzętu pozwalający na niemal dowolną konfigurację modułów, gniazd, łączników itp. w gotowy zestaw.
Jednakowy wymiar stosowany przez wszystkich producentów i szeroki wybór elementów pozwala na złożenie gotowego zestawu według preferencji użytkownika, co daje duże możliwości dostosowywania sprzętu do obecnych wymagań.
Budowa modułowa systemu Mediabox znacząco ułatwia przygotowanie estetycznej i funkcjonalnej instalacji audio-video-data dla Twojego domu, biura czy też sali konferencyjnej.
Moduły systemu Mediabox idealnie nadają się do stworzenia spersonalizowanego zestawu gniazd w pobliżu sprzętu audio, kina domowego lub stanowiska pracy.
Dane techniczne:
Właściwości transmisji:
- Kategoria 6
- Zakres zastosowania: Do 250 MHz, 1GBase-T
- Normy: ISO/IEC 11801 2. edycja, EN 50173-1, EIA/TIA 568-C
Właściwości ogólne:
- Przeznaczony do montażu w szafach 483 mm (19")
- Gniazda RJ45, 8P8C
- Instalacja kablowa poprzez listwy LSA z kodem barwnym zgodnie z EIA/TIA 568 A & B
- Zamocowanie kabli za pomocą opaski kablowej
- Podłączenie montażowe bez użycia narzędzi
Właściwości techniczne:
- Materiał gniazda RJ45: ABS UL 94V-0
- Zacisk nożowy LSA: Krone LSA+, UL 94V-2, cynkowany fosforobrąz
- Płytka obwodu drukowanego: FR4, UL 94V-0
Właściwości fizyczne:
- Siła wtyku: 30 N maks. (IEC 60603-7-5)
- Obciążenie rozciągające: 7,7 kg pomiędzy gniazdem a wtyczką
- Temperatura pracy: -20°C do +70°C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C)
- Cykl wtykowy gniazda: > 750 zgodnie z ISO/IEC 11801, IEC 60603-7-5
- Zacisk: > 200 zgodnie z ISO/IEC 11801, IEC 60603-7-5
- Rozmiar żył: 22–26 AWG przewód pełny i ze skrętką
- Rezystancja izolacji: > 500 megaoma
- Rezystancja stykowa: < 20 miliomów
- Odporność napięciowa: 1000 V DC (zestyk/zestyk), 1500 V DC (zestyk/masa)
