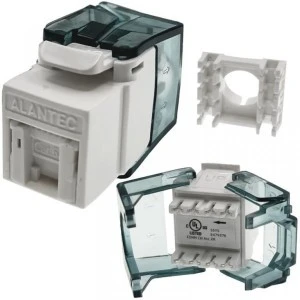

Moduł keystone RJ45 UTP kat.6 nieekranowany beznarzędziowy Alantec Plus

Beznarzędziowe, nieekranowane (UTP) gniazda transmisyjne typu keystone marki ALANTEC służą do budowy zarówno punktów abonenckich jak i pól krosowych w instalacjach wewnętrznych, poziomych i pionowych sieci teleinformatycznych, niezagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Rozwiązanie beznarzędziowe pozwala na zmontowanie bez konieczności użycia specjalnych narzędzi, złącz całego toru transmisyjnego. Proces instalacyjny jest szybki i komfortowy (wg naszych doświadczeń zarobienie takich gniazd zajmuje 1/3 czasu standardowego wykonania opartego o system narzędziowy). Wedle upodobań instalatora gniazda można terminować metodą klasyczną, narzędziem. Moduły terminuje się poprzez jeden ruch zamykający obudowę modułu na kablu, co powoduje zarobienie wszystkich 8 żył kabla jednocześnie na złączu IDC. Ta metoda gwarantuje zakończenie wszystkich żył kabla z tą samą siłą docisku. Dzięki zastosowaniu specjalnych, uniwersalnych mocowań można je montować w dowolnych elementach takich jak: puste panele krosowe, puszki naścienne, podłogowe itp.

WAŻNA zaleta KONSTRUKCYJNA: wpięcie wtyków telefonicznych RJ11, RJ12 nie powoduje uszkodzenia gniazda, specjalna konstrukcja powoduje, że piny złącza nie ulegają odkształceniom. Moduł dodatkowo wyposażony w zintegrowaną (chowaną wewnątrz po wpięciu wtyku) osłonę przeciwkurzową. Testowane w niezależnym labolatorium badawczym INTERTEK (USA)

Dane techniczne:

• Kategoria: 6
• Klasa: E (norma 250MHz) o rozszerzonej charakterystyce do 475 MHz / 1 Gb/s
• Ekran: nie
• Rodzaj: beznarzędziowy

Moduł beznarzędziowy

Rozwiązanie zastosowane w beznarzędziowych modułach keystone pozwala na zmontowanie całego toru transmisyjnego bez konieczności użycia specjalnych narzędzi. Cały proces instalacyjny jest szybki i komfortowy. Zarobienie gniazd beznarzędziowych zajmuje 1/3 standardowego czasu wykonania opartego o system narzędziowy.

Wedle upodobań instalatora gniazda można również terminować metodą klasyczną, narzędziem uderzeniowym IDC 110/LSA.

Zastosowanie:

Dzięki zastosowaniu specjalnych, uniwersalnych mocowań gniazda modularne można montować w dowolnych elementach (puste panele krosowe, puszki naścienne, podłogowe itp.). Tory klasy E kategorii 6 przewidziane są do pracy przy częstotliwościach do 250 MHz (wg norm), z przepływnością binarną do 1 Gb/s.

System Mediabox

Uniwersalny system montażu osprzętu pozwalający na niemal dowolną konfigurację modułów, gniazd, łączników itp. w gotowy zestaw. Jednakowy wymiar stosowany przez wszystkich producentów i szeroki wybór elementów pozwala na złożenie gotowego zestawu według preferencji użytkownika, co daje duże możliwości dostosowywania sprzętu do obecnych wymagań. Budowa modułowa systemu Mediabox znacząco ułatwia przygotowanie estetycznej i funkcjonalnej instalacji audio-video-data dla Twojego domu, biura czy też sali konferencyjnej. Moduły systemu Mediabox idealnie nadają się do stworzenia spersonalizowanego zestawu gniazd w pobliżu sprzętu audio, kina domowego lub stanowiska pracy.

O producencie:

A-LAN Technologie jest polską firmą teleinformatyczną. W swojej działalności zajmuje się produkcją i dystrybucją certyfikowanych systemów okablowania strukturalnego, a także wszelkiego typu komponentów do budowy sieci teleinformatycznych i telekomunikacyjnych w technologii miedzianej, jak i światłowodowej. Wieloletnie doświadczenie branżowe przedsiębiorstwa zaowocowało wprowadzeniem do oferty handlowej wielu innowacyjnych technologii. W oparciu o szeroki zakres produktów ALANTEC może zaoferować niezawodne komponenty sieci strukturalnych potrzebne dla funkcjonowania praktycznie każdej dziedziny gospodarki. Wszystkie produkty marki ALANTEC podlegają szczegółowym, okresowym badaniom jakościowym. Każdy element toru certyfikowanego poddany zostaje testom w ramach kompletnego toru transmisyjnego swojej klasy dla zapewnienia poprawnego działania wymaganych aplikacji użytkowych.

Dodatkowe informacje techniczne:

Korpus:

• Materiał: Polikarbon spełniający wymogi UL 94 V-0

Gniazdo:

• Trwałość wg norm: > 750 cykli
• Trwałość wg badań: > 1000 cykli
• Materiał styków: fosforobrąz
• Powłoka styków: 50 μcalowa warstwa złota
• Siła docisku styków: 100 g na styk
• Siła rozłączania: 50N przez 60s

Złącze szczelinowe:

• Sekwencja: 568A/B
• Materiał noży: fosforobrąz ze 100 μcalowa warstwą cyny
• Przyjmuje przewody: 22-24AWG
• Korpus: plastik odporny na ogień, zgodny z UL 94 V-0

Płytka PCB:

• Materiał: laminat FR4 o grubości 1,6 mm

Parametry elektryczne:

• Maks. wartość prądu: 1,5 A
• Rezystancja izolacji: 500 MΩ @ 100 Vdc
• Odporność napięciowa: 1000 Vac RMS @60Hz przez 60s
• Rezystancja styków: 20 mΩ
• Rezystancja noży IDC: 2,5 mΩ

Zasilanie PoE:

• Rodzaj: PoE+ / 802.3 at typ 2

Zakres temperatur:

• Składowania: -40oC do +70oC
• Pracy: -10oC do +60oC

Wilgotność:

• Maksymalnie: 93%
