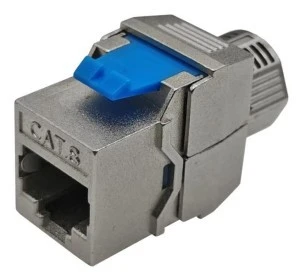

Ekranowane gniazdo modularne typu keystone jack kategorii 8.1 od WIREARTE to najwyższej jakości moduł w rozwiązaniu RJ45, pozwalający uzyskać możliwość transmisyjną toru na poziomie 40 Gb/s, przy częstotliwościach pracy do 2 GHz.
Moduły DATAPOWER są wstecznie kompatybilne z interfejsem RJ45 dla wszystkich dotychczasowych kategorii: 6A, 6, 5E, 5.
Gniazda, odporne na mikrodrgania, szczególnie dedykowane są do obsługi szaf serwerowych, przełączników, szerokiej gamy urządzeń w centrach danych i punktach dystrybucyjnych. Cynkowa obudowa, odlewana ciśnieniowo, skutecznie eliminuje przesłuchy obce. Smukły korpus pozwala na stosowanie w panelach wysokiej gęstości zabudowy.
Moduł przystosowany jest do zabudowy modularnej Mediabox oraz wyposażania tzw. pustych patchpaneli keystone.
Zamontujemy go w:
- ramkach wyposażonych w supporty,
- puszkach podłogowych,
- kolumnach wysuwanych z blatu,
- listwach,
- korytach naściennych przystosowanych do montażu osprzętu Mediabox.
Uniwersalny rozmiar modułów systemu Mediabox (22,5 × 45 mm lub 45 × 45 mm) pozwala na stosowanie ich we wszelkich systemach modułowych m.in. Kontakt Simon K45 oraz innych opartych na standardzie 45 × 45 mm.
Najważniejsze zalety:
- Najwyższa jakość transmisji – prędkość do 40 Gb/s przy częstotliwości do 2 GHz
- Zgodność z normami – ISO/IEC 11801 oraz EN 50173
- Wsteczna kompatybilność – kompatybilne z kategoriami 6A, 6, 5E, 5
- Odporność na mikrodrgania – idealne do serwerowni i centrów danych
- Ekranowanie – metalowa obudowa eliminuje interferencje zewnętrzne
- Beznarzędziowa instalacja – szybkie i precyzyjne zakończenie kabli bez użycia narzędzi
- Smukły korpus – umożliwia stosowanie w panelach o wysokiej gęstości zabudowy.
Dane techniczne
Ogólne
- Producent: ALANTEC
- Kod producenta: MB009X
- Kategoria: 8
- Klasa: I 2000 MHz / 40 Gb/s
- Ekran: tak
- Rodzaj: beznarzędziowy
- Wymiary: 16.5 × 22.4 × 34 mm
Korpus
- Materiał: odlew cynkowy, spełniający wymogi EMC zgodnie z EN 55022
Gniazdo
- Trwałość wg norm: > 750 cykli
- Trwałość wg badań: > 1000 cykli
- Materiał styków: fosforobrąz
- Powłoka styków: 50 μcalowa warstwa złota
- Siła docisku styków: 100 g na styk
- Siła rozłączania: 50N przez 60s
Złącze szczelinowe
- Sekwencja: 568A/B
- Materiał noży: fosforobrąz ze 100 μcalowa warstwą cyny
- Przyjmuje przewody: 22-24 AWG (0.4 do 0.76 mm)
- Korpus: plastik odporny na ogień, zgodny z UL 94 V-0
Płytka PCB
- Materiał: laminat FR4 o grubości 1,6 mm
Parametry elektryczne
- Maks. wartość prądu: 1,5 A
- Rezystancja izolacji: 500 MΩ @ 100 Vdc
- Odporność napięciowa: 1000 Vac RMS @60Hz przez 60s
- Rezystancja styków: 20 mΩ
- Rezystancja noży IDC: 2,5 mΩ
Zasilanie PoE
- Rodzaj: PoE++ High Power (typ 4) IEEE 802.3bt 100 W
Zakres temperatur
- Przechowywania: -40~70°C
- Pracy: -10~60°C
Wilgotność
- Względna: 85%
- Wilgotność maks.: 93%
Mediabox
System Mediabox to uniwersalny system montażu osprzętu pozwalający na niemal dowolną konfigurację modułów, gniazd, łączników itp. w gotowy zestaw.
Jednakowy wymiar stosowany przez wszystkich producentów i szeroki wybór elementów pozwala na złożenie gotowego zestawu według preferencji użytkownika, co daje duże możliwości dostosowywania sprzętu do obecnych wymagań.
Budowa modułowa systemu Mediabox znacząco ułatwia przygotowanie estetycznej i funkcjonalnej instalacji audio-video-data dla Twojego domu, biura czy też sali konferencyjnej.
Moduły systemu Mediabox idealnie nadają się do stworzenia spersonalizowanego zestawu gniazd w pobliżu sprzętu audio, kina domowego lub stanowiska pracy.
